不锈钢丝网除沫器
304丝网除沫器
304L丝网除沫器
321丝网除沫器
316丝网除沫器
316L丝网除沫器
310s丝网除沫器 |
|

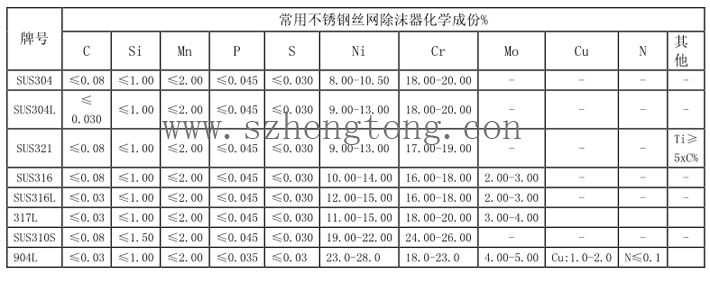

常用不锈钢丝网除沫器材料:
不锈钢丝网除沫器,304丝网除沫器,304L丝网除沫器,304丝网除沫器,321丝网除沫器,316L丝网除沫器,NS-80丝网除沫器，316丝网除沫器,PP丝网除沫器,PE丝网除沫器,F4丝网除沫器,F46丝网除沫器,蒙耐尔丝网除沫器,哈氏合金除沫器,钛丝丝网除沫器,镍丝丝网除沫器,铜镍合金丝网除沫器等。 |
 |
|

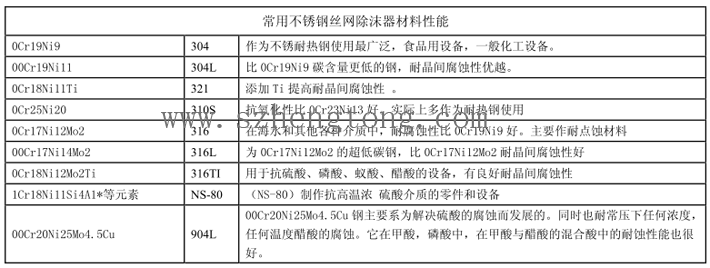

常用不锈钢丝网除沫器材料性能:
|
 |
|
|
|
丝网除沫器标准：
1、HG/T21618-1998丝网除沫器
（SP型丝网除沫器，DP型丝网除沫器，HP型丝网除沫器，HR型丝网除沫器）；
2、HG/T21586-1998抽屉式丝网除沫器（波浪形丝网除沫器）；
3、HG5-1404、HG5-1404、HG5-1404标准型丝网除沫器(升气管型丝网除沫器,缩径型丝网除沫器,全径型丝网除沫器)。 |
|
丝网除沫器滤网型式： |
|
一、HG/T21618-1998丝网除沫器
气液过滤网基本参数表： |
|
型式代号 |
容积重量
Kg/m3 |
比表面积
m2/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
DP |
186 |
625.5 |
0.9765 |
|
HP |
128 |
403.5 |
0.9839 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
二、苏州恒通HT标准丝网除沫器
气液过滤网技术参数表： |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的气液过滤网如:非金属丝网、多股金属丝网、金属丝与非金属丝交织网等。
二、如上述参数不能满足用户所需的设计要求时,本厂可根据用户要求另行设计气液过滤网型式及基本参数. |
|
|
|
三、常用丝网除沫器型式及基本参数 |
|
（1）标准型丝网除沫器气液过滤网
汽液过滤网丝网特性
表： |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为28层丝网 |
|
|
（2）高效型丝网除沫器气液过滤网
汽液过滤网丝网特性表： |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的网垫为32层丝网 |
|
|
（3）高穿透型丝网除沫器气液过滤网
汽液过滤网丝网特性 |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为28层丝网
|
|
可根据用户提供的丝网除沫器用气液过滤网
汽液过滤网参数进行设计制造！ |
|
|
气液过滤网产品 |
 |
 |
|
高效型气液过滤网 |
标准型气液过滤网 |
 |
 |
|
高穿透型气液过滤网 |
玻璃纤维气液过滤网 |
|
| |
|
|
关于NS-80丝网除沫器：
苏州恒通金属丝网厂是中国第一台NS-80除沫器丝网生产厂。为了防止硫酸、二氧化硫等对环境的污染,减少硫酸的损失,保护设备,硫酸厂采用各种过滤器来除去酸雾和酸沫。常用的玻璃纤维除雾器和丝网除沫器。由于工艺情况不同以及各厂具体条件的差异,目前硫酸厂中上述各种设备均有应用。金属丝网除沫器体积小,效率高,气阻小,但使用寿命都不是十分理想。1984年7月,上海材料研究所研发工程师和上海金属丝网厂在我厂苏州恒通金属丝网厂（
前塘角拉丝厂）生产出了第一台材料为NS-80的金属丝用于上海一家化工厂。在当时来说是比较理想的耐腐蚀金属材料，90年代初我厂将实际推广应用中出的问题与研发工程师进行了沟通，在1Cr18Ni11Si4A1*的基础进行了
多次改良当初定命为NS-80A→NS-80。
关于NS-80材料的相关资料：
NS-80丝网除沫器化学成份
硫酸用丝网除沫器材料NS-80——高硅不锈钢研试
硫酸用丝网除沫器新材料NS-80A合金性能
注：*为其它化成份。（为保护研发人的利益，恕不说明，敬请谅解。） |
|
|
关于RS-2丝网除沫器：
RS-2是一种合金含量较低，耐蚀性较好的耐硫酸用钢。是原来的上海钢铁研究所特种不锈钢型号。我厂在90年代开始生产RS-2丝网除沫器及气液过滤网，由于
其它材料（317L、904L）的性价比好于它，目前已很少使用。 |
|
