HG/T21586 -1998抽屉式丝网除沫器 |
|

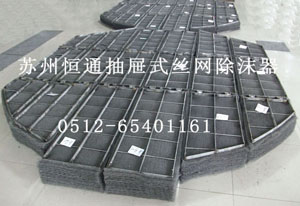

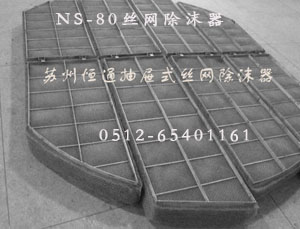

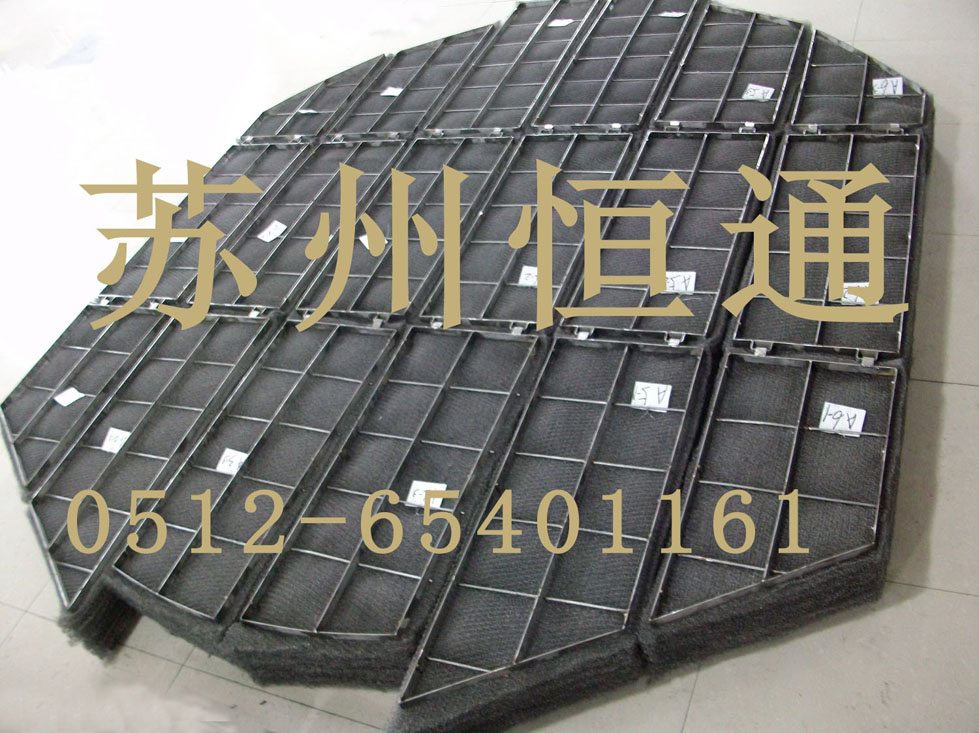

抽屉式HG/T21586-1998除沫器
主要由丝网、丝网格栅组成的矩形条式丝网块代替原来的圆形网块，使用时在塔体外部只需要设置1~N个拆卸口，条型丝网块可直接沿导轨插入（维修时抽出）。
抽屉式丝网除沫器有下列优点：维修时维修人员不必进入塔体内部，避免了在恶劣条件下工作，只需将抽屉式丝网除沫器元件沿着导轨分块抽出，在平台上进行清洗、修理或更换除沫器元件即可。达到了方便快捷的效果，维修人员的安全也可得到保障。
抽屉式丝网除沫器特点：
一：不必进入塔内进行清洗、修理或更换。
二：清理方便，使寿命处长，效果稳定。
三：维修时间短，费用低，结构简单，投资少。
四：用设置盲板的方式，能很快适应低负荷操作，提高了适应能力，扩大了应用范围。
|
|
|
|
|
|

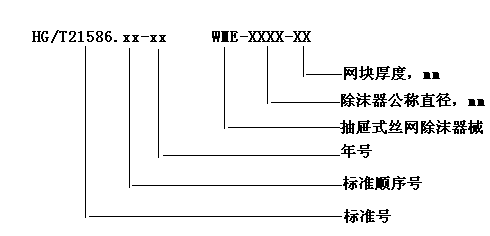

HG/T21586丝网除沫器的标记方法 |
|
 |
|
标记示例：
例：除沫器公称直径为800mm、网块厚度为100mm，全部为不锈钢材质的抽屉式丝网除沫器，其标记为：HG/T21586.06-98
WME-800-100
除沫器公称直径所在塔设备或筒体内径标注。
|
|
公称直径
DN
（mm） |
网块厚度
H
(mm) |
标准号 |
质量※
(kg) |
公称直径
DN
（mm） |
网块厚度
H
(mm) |
标准号 |
质量※
(kg) |
|
300 |
100 |
HG/T21586.01-98 |
4.1 |
300 |
150 |
HG/T21586.29-98 |
4.6 |
|
400 |
100 |
HG/T21586.02-98 |
5.9 |
400 |
150 |
HG/T21586.30-98 |
6.85 |
|
500 |
100 |
HG/T21586.03-98 |
7.9 |
500 |
150 |
HG/T21586.31-98 |
9.4 |
|
600 |
100 |
HG/T21586.04-98 |
11.2 |
600 |
150 |
HG/T21586.32-98 |
13.3 |
|
700 |
100 |
HG/T21586.05-98 |
14.8 |
700 |
150 |
HG/T21586.33-98 |
17.7 |
|
800 |
100 |
HG/T21586.06-98 |
17.3 |
800 |
150 |
HG/T21586.34-98 |
21 |
|
900 |
100 |
HG/T21586.07-98 |
23.7 |
900 |
150 |
HG/T21586.35-98 |
28.5 |
|
1000 |
100 |
HG/T21586.08-98 |
26.8 |
1000 |
150 |
HG/T21586.36-98 |
32.7 |
|
1200 |
100 |
HG/T21586.09-98 |
39.7 |
1200 |
150 |
HG/T21586.37-98 |
48 |
|
1400 |
100 |
HG/T21586.10-98 |
49.3 |
1400 |
150 |
HG/T21586.38-98 |
60.8 |
|
1600 |
100 |
HG/T21586.11-98 |
81.3 |
1600 |
150 |
HG/T21586.39-98 |
96.3 |
|
1800 |
100 |
HG/T21586.12-98 |
94.8 |
1800 |
150 |
HG/T21586.40-98 |
116.8 |
|
2000 |
100 |
HG/T21586.13-98 |
116.1 |
2000 |
150 |
HG/T21586.41-98 |
145 |
|
2200 |
100 |
HG/T21586.14-98 |
145.5 |
2200 |
150 |
HG/T21586.42-98 |
178 |
|
2400 |
100 |
HG/T21586.15-98 |
163.4 |
2400 |
150 |
HG/T21586.43-98 |
201 |
|
2600 |
100 |
HG/T21586.16-98 |
183.7 |
2600 |
150 |
HG/T21586.44-98 |
228.7 |
|
2800 |
100 |
HG/T21586.17-98 |
221 |
2800 |
150 |
HG/T21586.45-98 |
274 |
|
3000 |
100 |
HG/T21586.18-98 |
244 |
3000 |
150 |
HG/T21586.46-98 |
305 |
|
3200 |
100 |
HG/T21586.19-98 |
306 |
3200 |
150 |
HG/T21586.47-98 |
375 |
|
3400 |
100 |
HG/T21586.20-98 |
343 |
3400 |
150 |
HG/T21586.48-98 |
421 |
|
3600 |
100 |
HG/T21586.21-98 |
362 |
3600 |
150 |
HG/T21586.49-98 |
449.5 |
|
3800 |
100 |
HG/T21586.22-98 |
439 |
3800 |
150 |
HG/T21586.50-98 |
536 |
|
4000 |
100 |
HG/T21586.23-98 |
480 |
4000 |
150 |
HG/T21586.51-98 |
588 |
|
4200 |
100 |
HG/T21586.24-98 |
511 |
4200 |
150 |
HG/T21586.52-98 |
630 |
|
4400 |
100 |
HG/T21586.25-98 |
545 |
4400 |
150 |
HG/T21586.53-98 |
693 |
|
4600 |
100 |
HG/T21586.26-98 |
586 |
4600 |
150 |
HG/T21586.54-98 |
728 |
|
4800 |
100 |
HG/T21586.27-98 |
624 |
4800 |
150 |
HG/T21586.55-98 |
765 |
|
5000 |
100 |
HG/T21586.28-98 |
667 |
5000 |
150 |
HG/T21586.56-98 |
825 |
|
|
|
丝网除沫器
气液过网型式 |
|
|
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为25层丝网 |
|
|
|
|
（二）高效型丝网特性 |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的网垫为32层丝网 |
|
|
|
|
（三）高穿透型丝网特性 |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为20层丝网 |
|
公司也可根据用户提供的丝网除沫器参数进行设计制造！
|
|
