金属散堆填料
|
|
|
|

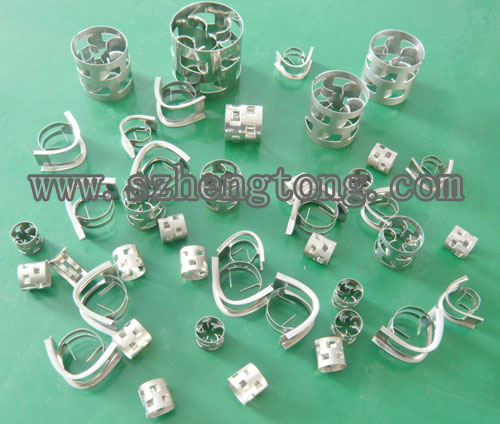

常用金属散堆填料：金属鲍尔环填料
金属阶梯环填料 金属矩鞍环填料 金属共轭环填料 金属拉西环填料
金属八四内弧环填料 |

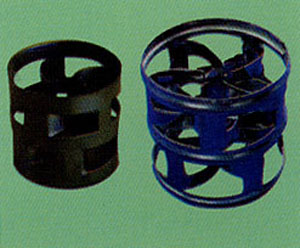

一、金属鲍尔环填料
塑料散堆填料 |
|
金属鲍尔环填料是德国BASF公司开发的采用金属薄板冲制而成，在环壁上开出了两排带有内伸舌叶的窗孔。每排窗孔有五个舌叶，每个舌叶弯向环内，指向环心，在中心处几乎相塔，上下两层窗孔的位置相互错开，一般开孔的总面积约为整个环壁面积的35%左右，使得塔内的气体和液体能够从窗口自由通过，目前鲍尔环填料仍是被采用的主要环形填料之一。
金属鲍尔环的材质可有多种，如碳钢，不锈钢304、304L、410、316、316L等。
|
 |
|
金属鲍尔环填料几何特性数据 |
|
规格 |
外径*高*厚
mm |
堆积个数
n/m³ |
比表面积
m²/m³ |
堆积重度
kg/m³ |
空隙率
m³/m³ |
干填料因子
m（-1） |
|
Φ 16 |
16*16*0.5 |
143000 |
239 |
416 |
0.928 |
299 |
|
Φ 25 |
25*25*0.5 |
51900 |
219 |
414.2 |
0.934 |
269 |
|
Φ 38 |
38*38*0.7 |
13000 |
129 |
312 |
0.945 |
153 |
|
Φ 50 |
50*50*0.8 |
6500 |
112.3 |
312.0 |
0.949 |
131 |
|
Φ 76 |
76*76*1 |
1870 |
68 |
216 |
0.96 |
2 |
|
| |
|
|

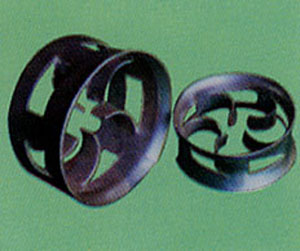

二、金属阶梯环填料 |
|
金属阶梯环填料是一种新型开孔型填料。它的高约为直径的一半，一边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加了气液接触点，有利于液体汇聚分散及膜表面的不断更新，使传质得到强化，分离效率大大提高。
一般阶梯环填料较鲍尔环填料的通量可提高10-20％，压降低30-40％，分离效率视具体工艺均有不同程度的提高。到目前为止，全世界已有1000个以上的阶梯环填料塔在吸收、汽蒸和蒸馏等操作中应用。根据具体情况，阶梯环可以代拉西环，鲍尔环，泡罩板，浮阀板和筛板，达到高效，高产以及节能的目的。
金属阶梯环的材质可有多种，如碳钢，不锈钢304、304L、410、316、316L等，可供选择。
|
 |
|
金属阶梯环填料几何特性数据 |
|
规格 |
外径*高*厚
mm |
堆积个数
n/m³ |
比表面积
m²/m³ |
堆积重度
kg/m³ |
空隙率
m³/m³ |
干填料因子
m（-1） |
|
Φ 25 |
25*12.5*0.5 |
97160 |
220 |
383.5 |
0.93 |
273.5 |
|
Φ 38 |
38*19*0.8 |
31890 |
154.3 |
465.6 |
0.94 |
185.8 |
|
Φ 50 |
50*28*0.8 |
11600 |
109.2 |
323.9 |
0.95 |
127.4 |
|
Φ 76 |
76*38*1 |
3760 |
73.5 |
214.5 |
0.97 |
81 |
|
|
|

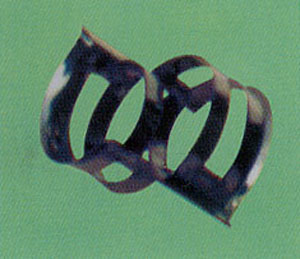

三、金属矩鞍环填料 |
|
这种填料的形状介于环形与鞍形之间，因而具有两者之优点。结构上金属矩鞍环在鞍形基础上增强了环形筋，避免了重叠，保证了一定的强度与刚性，冲出了几个小爪，增强了所液搅动，强化了传质，从而产生了独特的性能，是现今最优秀的散堆填料之一。
金属环矩鞍填料是美国Norton公司开发的，它的形状介于环形与鞍形之间，因而兼有两者之优点。结构上金属矩鞍环填料在鞍形基础上增加了环形筋，避免了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了独特的性能。
金属矩鞍形国内有简称为英特洛克斯填料，在国际上享有很高的声誉。这种新型的高效填料，用于装备新填料塔，其高度比板式塔降低35%，直径减小30%，或提高效率10-30%，减少压力损失20-60%。国内干式蒸馏代替湿式蒸馏试验研究表明，可降低投资20%。总之，采用新型的环矩鞍可以增加产率低能耗或成本，提高分离效率。
金属矩鞍环的材质可有多种，如碳钢，不锈钢304、304L、410、316、316L等，可供选择。
|
 |
|
金属矩鞍环填料几何特性数据 |
|
规格 |
腹径*高*厚
mm |
堆积个数
n/m³ |
比表面积
m²/m³ |
堆积重量
kg/m³ |
空隙率
m³/m³ |
干填料因子
m（-1） |
|
Φ 25 |
25*20*0.6 |
101160 |
185.0 |
460 |
0.96 |
209.1 |
|
Φ 38 |
38*30*0.8 |
24680 |
112.0 |
428 |
0.96 |
126.6 |
|
Φ 50 |
50*40*1.0 |
10400 |
74.9 |
319 |
0.96 |
84.7 |
|
Φ 76 |
76*60*1.2 |
3320 |
57.6 |
312 |
0.97 |
63.1 |
|
| |
|
|
四、金属共轭环填料 |
|
金属共轭环填料的特点有：
①在塔内堆放时发生沿轴向重叠套合现象；
②其内肋结构呈共轭形状，在塔内时很均匀，故使液体在填料表面上的分布也均匀；
③相邻填料的内肋与表面接触的点数多，可以加剧液体的聚散和表面更新；
这些特点使共轭环对流体的阻力小，而提供气，液相接触的表面大，从而已改善了填料的流体力学和传质性能。所以共轭环填料是一种通量大、压降低、传质效率高、操作弹性大的填料。 |
 |
|
金属共轭环填料几何特性数据 |
|
规格 |
外径*高*厚
mm |
堆积个数
n/m³ |
比表面积
m²/m³ |
堆积重度
Kg/m³ |
空隙率
m³/m³ |
干填料因子
m（-1） |
|
Φ 16 |
16*23*0.4 |
211250 |
313 |
340 |
0.96 |
354 |
|
Φ 25 |
25*25*0.5 |
75001 |
185 |
311.7 |
0.95 |
216 |
|
Φ 38 |
38*38*0.7 |
19500 |
116 |
269 |
0.96 |
131 |
|
Φ 50 |
50*50*0.8 |
9772 |
86 |
268 |
0.96 |
97 |
|
Φ 76 |
76*76*1 |
3980 |
81 |
246 |
0.95 |
94.5 |
|
|
|
五、金属拉西环填料 |
|
金属拉西环填料是最早开发的一种散堆填料。形状简单，它是高与直径相等的圆环。大尺寸的拉西环（100mm以上）一般采用整砌方式规则填充，75mm以下的拉西环多采用乱堆方式装填。
拉西环是在1914年被F.Rasching开发出来的。它是最早被发明出来的一种具有固定几何形状的散堆填料。它的外形简单，高度与直径的尺寸相等。大尺寸的拉西环（100MM以上）一般采用整砌方式规则填充，而75MM尺寸以下的拉西环一般采用乱堆方式装填。金属拉西环被广泛应用于很多领域，但是它的应用得最主要的领域是作为催化剂支撑。
金属拉西环的材质可有多种，如碳钢，不锈钢304、304L、410、316、316L等，可供选择。
|
 |
|
金属拉西环填料几何特性数据 |
|
型号
（mm） |
堆比重
(kg/m3) |
堆积个数
（个/m3） |
比表面积
(m2/m3) |
空隙率
(%) |
|
Φ 15*15*0.3 |
379 |
230 000 |
350 |
95 |
|
Φ 15*15*0.5 |
598 |
230 000 |
350 |
92 |
|
Φ 25*25*0.5 |
400 |
50 000 |
220 |
95 |
|
Φ 25*25*0.8 |
598 |
50 000 |
220 |
92 |
|
Φ 35*35*0.8 |
430 |
19 000 |
150 |
93 |
|
Φ 50*50*0.8 |
321 |
6500 |
110 |
95 |
|
Φ 80*80*1.2 |
300 |
1600 |
65 |
96 |
|
|
|
六、金属八四内弧环填料 |
|
金属八四内弧环类似花环开关的金属填料，也称麦勒环填料。这种填料的特点是环壁开敞面积大，所以具有通量大、阻力小和传质效率高等优点。 |
 |
|
金属八四内弧环填料几何特性数据 |
|
规格 |
高*厚
mm |
堆积个数
n/m³ |
比表面积
m²/m³ |
堆积重度
kg/m³ |
空隙率
m³/m³ |
干填料因子
m（-1） |
|
Φ 25 |
25*0.6 |
59200 |
250 |
420 |
0.93 |
310 |
|
Φ 38 |
38*0.6 |
14000 |
138 |
296 |
0.947 |
163 |
|
Φ 50 |
50*0.8 |
7000 |
121 |
350 |
0.95 |
144 |
|
Φ 76 |
76*1.0 |
1950 |
75 |
280 |
0.95 |
86 |
|
|
|
|
| |
