孔板波纹填料 丝网规整填料 金属散堆填料 塑料散堆填料 塑料孔板填料 四氟孔板填料

        在填料塔中,常用的填料类型有分为两大类:散堆填料规整填料。散堆填料有:鲍尔环,矩鞍环,拉西环,阶梯环,扁环等。规整填料有:孔板波纹填料,压延孔环填料,丝网填料等。

孔板波纹填料

        孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成,波纹片上开有小孔,波纹顶角约900度,波纹形成的通道与垂直方向成45度或30度角度。相邻两波纹片流道成90度,上下两盘波纹填料旋转90度叠放,在直径较小用法兰连接的塔内,波纹填料做成一个个整的圆盘,直径略小于塔的内径。在直径较大的塔内,每盘波纹填料分成数块,通过人孔放入塔内,在塔内拉拼成一个个完整的圆盘,上下两盘填料的波纹片旋转90度安装,使流体在塔内充分混合。

不锈钢(304、321、316L)孔板波纹填料

料(PP、PE)孔板波纹填料

材(TA1、TA2、TA10)孔板波纹填料

四氟(PTFE、PVDF、PFA)孔板波纹填料

不锈钢孔板波纹填料特性数据

型号

比表面积m2/m3

空隙率

m3/ m3

  kg/m3

理论板数

m-1

压力降Pa/m

气相动能因子F

m/s(kg/m3)0.5

125Y

125

0.98

85-100

0.9-1.2

150

3.5-5

250Y

250

0.97

170-200

2-2.8

200

3-4

252Y 252 0.97 140

2-2.8

200

2.6

350Y

350

0.94

240-280

3.5-4.0

300

2-2.5

500Y

500

0.92

170-200

3.1-4.2

180

1.5-2.5

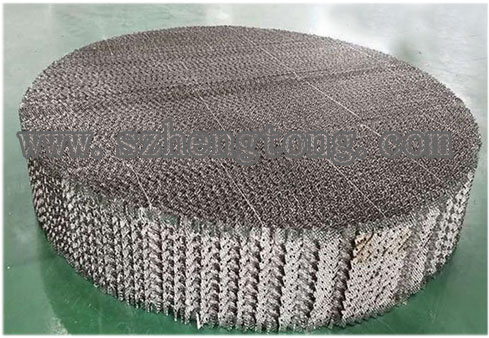

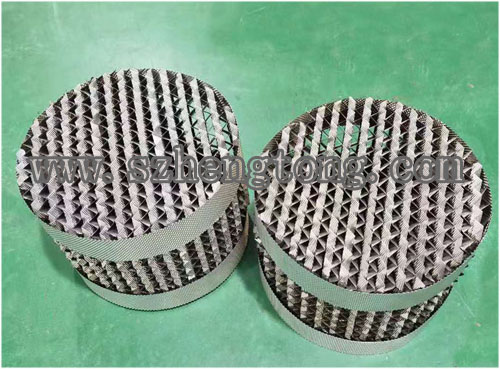

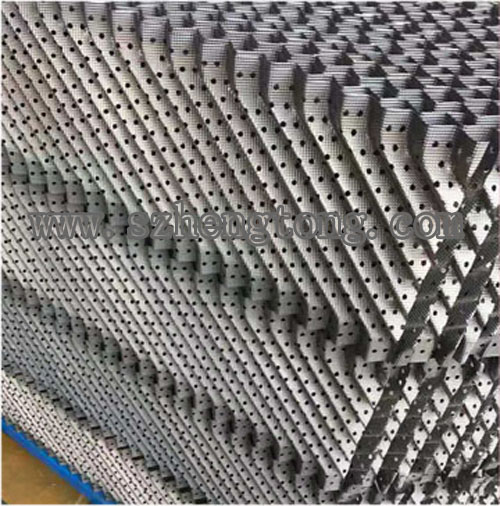

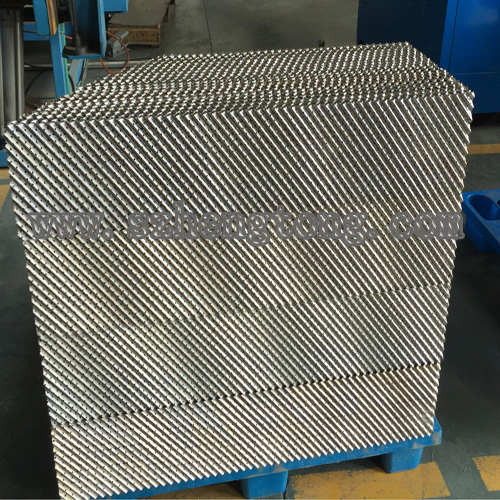

不锈钢孔板波纹填料

   不锈钢孔板波纹填料 行业标准:HG/21559-2005

      金属孔板波纹填料是在金属薄板孔面打孔、轧制小纹、大波纹后组装而成,具有阻力小,气液分布均匀,效率高,通量大,放大效应不明显等特点,应用于负压常压和加压操作。 加工填料的塔径范围为φ150mm~12000mm以上。金属孔板波纹填料是一种在塔内按均匀几何图形排布,整齐堆砌的填料。它规定了气液流路,改善了沟流和壁流现象,压降可以很小,同时却提供更多的比表面积,在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性,在与散装填料具有相同的比表面积时,金属孔板波纹填料的空隙率更大,具有更大的通量,综合处理能力比板式塔和散装填料塔大得多,因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。

   用金属孔板波纹填料改造板式塔效果尤为明显。通过精心设计、制造、安装和认真操作等,可以做到工业放大效应不明显。由于规整填料具有压降低、通量大、分离效率高等优点,在精细化工、香料工业、炼油、化肥、石油化工等领域的众多塔器内得到广泛应用。

    产品主要结构及特点:不锈钢孔板波纹规整填料的主要特点是直接将不锈钢金属板经冲切拉伸成较小尺寸的菱形网孔板,而后经冲压成波纹片,进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势,是一种既具有较高效率,又有较低价格的新型填料。由于比表面积大,它效率较高。规则的菱形网易为液膜覆盖,凹凸不平的表面强化了液膜湍动、混合及表面更新。

    在填料塔中,常用的填料类型有分为两大类:散堆填料和规整填料。散堆填料有:鲍尔环,矩鞍环,拉西环,阶梯环,扁环等。规整填料有:孔板波纹填料,压延孔环填料,丝网填料等。材料有:用金属可以做成各种几何形状的填料,由于其强度高、弹性模量大,因而可使填料的壁厚做得很薄,金属填料不会破碎,便于装卸和清理。常用的不锈钢304、316L、321、铝、镍合金钢、钛、锆等。塑料是高分子有机物质,由于比重小、韧性高、弹性模量低,是一种极具吸引力的材料。按照塑料不同的高分子结构和组成,它具有卓越的耐腐蚀性。但是塑料的热稳定性一般较差,最高使用温度在60~300℃范围内。且大部分塑料具有老化问题,及热塑性和热固性。常用的有聚丙烯PP 聚乙烯、PE 聚氯乙烯、PVC 聚偏氟乙烯PVDF、 聚四氟乙烯PTFE。



252Y不锈钢孔板波纹填料 PLUS规整填料

       近两年在分离塔规整填料的选择上面,又多出一种新型高效252Y规整波纹板填料。中石油以及中石化的大型油田项目上面都开始选择应用这种新型GEM系列高效252Y规整波纹板填料。
   这种新型高效252Y规整波纹板填料是前两年国外公司新开发出来的一种规整填料,相对于普通规整波纹板填料来说,新型GEM系列高效252Y规整波纹板填料在顶部和底部分别设置了一段直边波纹填料,使相邻两填料层之间的气液相流道更加畅通,减小了气液两相的流通阻力降,因而具有高通量、低压降等优点。
   新型GEM系列高效252Y规整波纹板填料适当增大开孔率,使得金属板波纹两侧面积润湿、气液接触交换更加充分,有效地提高了填料比表面积的利用率,因而具有较高的传质效率;
   新型GEM系列高效252Y规整波纹板填料直边波纹和倾斜波纹的交替组合结构,加强了气液两相的扰动程度,提高了传质推动力,降低了传质阻力,进一步提高了处理能力和传质效率。

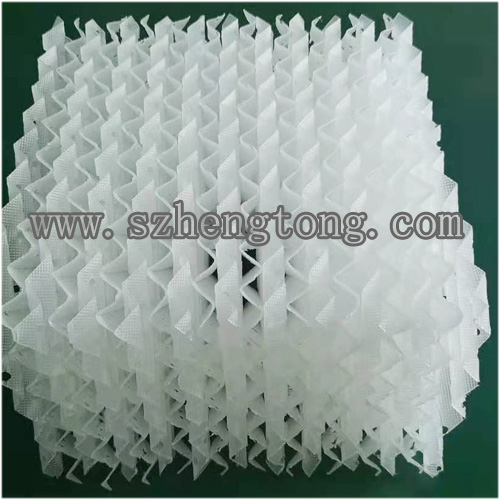

塑料孔板波纹填料

      塑料孔板波纹填料该产品主要有聚丙烯(PP)、增强聚丙烯(RPP)、聚偏氟乙烯三(PVDF)种材质,PP使用温度不大于90℃;RPP材质使用温度不大于为110℃。PVDF使用温度不大于150℃.三材质的产品均具有耐化学腐蚀性强.目前国外最大的塑料填料塔已达11米,最小可用于直径200mm的塔器,可在负压及加压状态下操作. 90年代以来在气体净化、化肥、环保(特别是在氨法脱中)、化肥厂脱硫塔、冶金等行业中得到广泛应用。如采用塑料孔板波纹填料厌氧生物滤池处理印染废水,该厌氧生物滤池启动期短,出水水质稳定,耐冲击负荷能力强.

填料型号

理论板数1/m

比表面积m2/m3

空隙率%

压力降Pa/m

重 度kg/m3

持液量

m3/m3

最大F因子(kg/m30.5

SKB-125Y

22.5

125

98.5

100

37.5

0.0450.05

3

SKB-250Y

22.5

250

97

130

75

0.040.05

2.6

SKB-350Y

3.54

350

95

180

105

0.350.045

2.0

SKB-125X

0.80.9

125

98.5

140

37.5

0.0450.05

3.5

SKB-250X

1.52

250

97

100

96

0.040.05

2.8

SKB-350X

2.32.8

350

95

180

105

0.350.045

2.2



四氟孔板波纹填料

      聚偏氟乙烯(PVDF):使用温度大约在30~135℃,具有抗大多数无机酸和碱液、卤素、酒精、卤代烃和芳烃的性能。发烟硫酸、浓碱和胺可腐蚀PVDF,高温时,与酮、酯类和其他极性溶剂接触会引起溶胀。PVDF无味、无溴、无毒,适合用于食品加工工业中使用。
     聚四氟乙烯/特氟龙(PTFE、PFA):可以在-200~260℃使用,PFA在400℃以上除了氟、三氟化氯和碱外它几乎可以抗所有类型的溶剂和化学品,且不对健康造成危害。
