丝网除沫器工作原理 |
|
丝网除沫器（又名丝网除雾器、丝网捕沫器，英文名：wire
mesh demister、wire
mesh mist eiminators）是一种高效的气液分离装置，广泛用于化工、石油、硫酸、医药、轻工、冶金、机械、建筑、航空、海运、环保等工业中。其主要用于分离直径大于3μm～5μm的液滴，工作原理如图所示。
当带有雾沫的气体以一定速度上升通过丝网时，由于雾沫上升的惯性作用，雾沫与丝网细丝相碰撞而被附着在细丝表面上。细丝表面上雾沫的扩散、雾沫的重力沉降，使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从细丝上分离下落。气体通过丝网除沫器后，基本上不含雾沫。
分离气体中的雾沫，以改善操作条件，优化工艺指标，减少设备腐蚀，延长设备使用寿命，增加处理量及回收有价值的物料，保护环境，减少大气污染等。
结构简单体积小，除沫效率高，阻力小，重量轻，安装、操作、维修方便，丝网除沫器对粒径≥3~5um的雾沫，捕集效率达98%-99.8%，而气体通过除沫器的压力降却很小只有250-500Pa，有利于提高设备的生产效率。 |
|
|

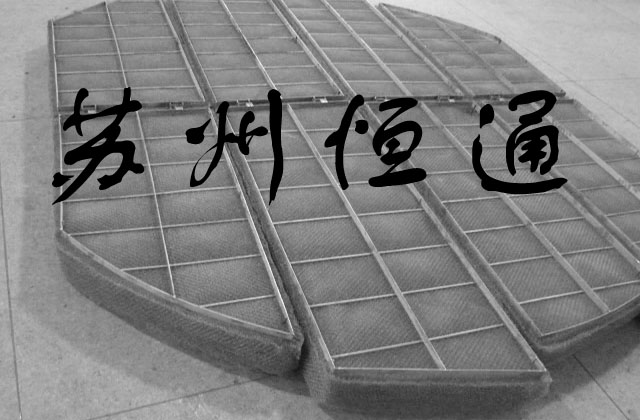

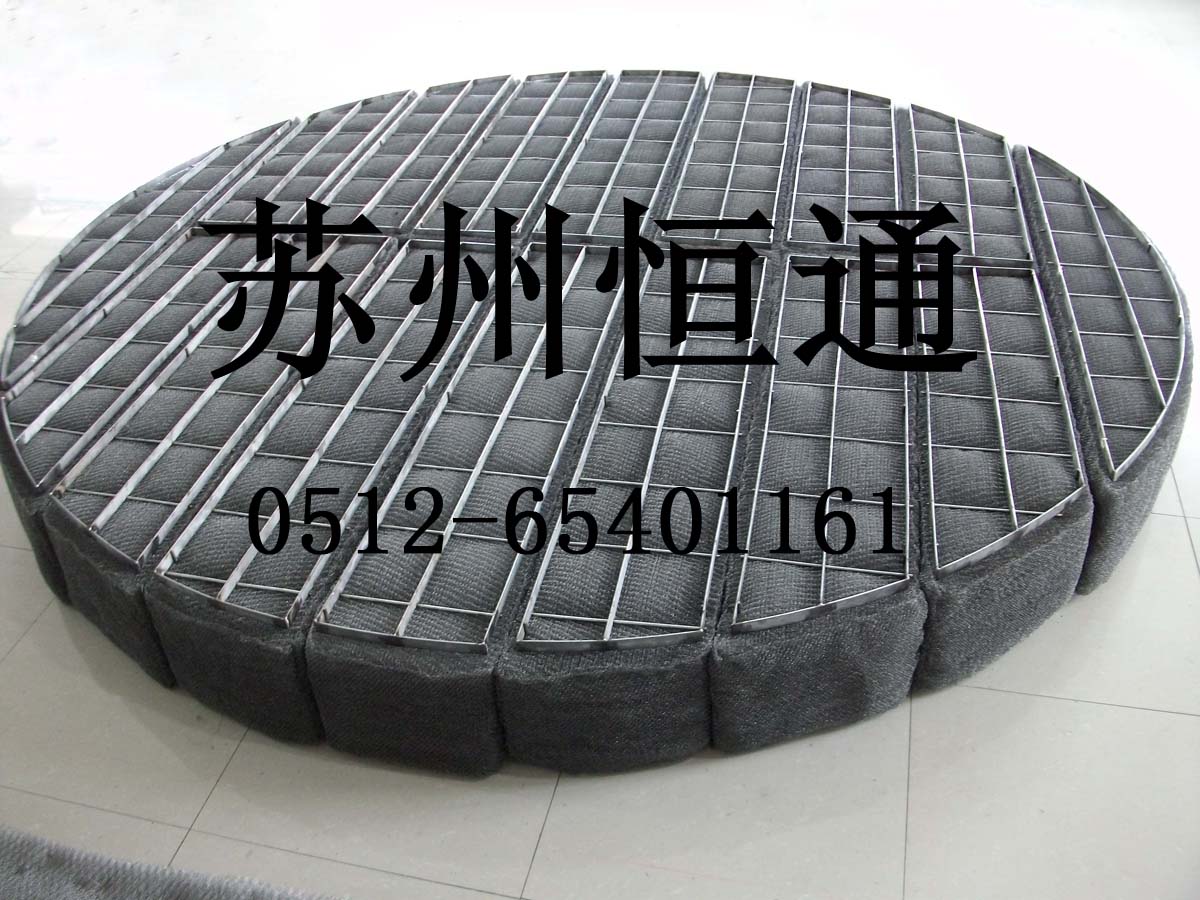

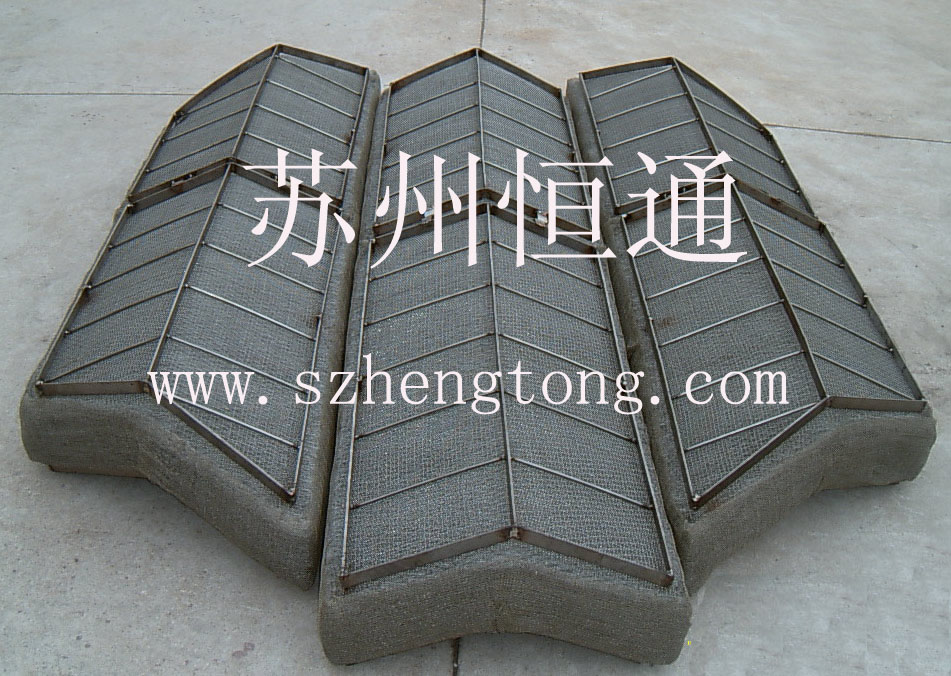

丝网除沫器的特点：
●
结构简单、重量轻
●
空隙率大、压力降小
●
接触表面积大、除沫效率高
●
安装、操作、维修方便
●
使用寿命长 |
|
 |
|
|
丝网除沫器用的过滤网丝网需用气液过滤网制作，根据工况，应选用合理的气液过滤网规格型号。 |
|
|
|
型式代号 |
容积重量
Kg/m3 |
比表面积
m2/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
HP |
128 |
403.5 |
0.9839 |
|
DP |
186 |
625.5 |
0.9765 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
丝网除沫器使用的气液过滤网型式及基本参数（二） |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPP-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPP-44 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-72 |
93.0 |
72 |
820 |
|
HT-390 |
95.0 |
390 |
750 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-129 |
94.0 |
129 |
820 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-300 |
87.5 |
300 |
1520 |
|
HTGW-195 |
93.0 |
195 |
1500 |
|
|
|
|
|
注:
一、也可采用其它型式的气液过滤网如:非金属丝网、多股金属丝网、金属丝与非金属丝交织网等。
二、如上述参数不能满足用户所需的设计要求时,本厂可根据用户要求另行设计气液过滤网型式及基本参数.
|
|
|
丝网除沫器常用材料表 |
|
丝网
|
格栅、支承件
|
|
材料
|
代号 |
标准号 |
材料
|
代号 |
标准号 |
|
Q235-A
|
Q235-A
|
GB343 |
Q235-A
|
Q235-A
|
GB3274 |
|
20
|
20
|
GB3206 |
20
|
20
|
GB711 |
|
0Cr19Ni9
|
SUS304
（304H、304M） |
GB4240 |
0Cr19Ni9
|
304 |
GB4237
|
|
00Cr19Ni11
|
SUS304L |
0Cr19Ni10Ti
|
321 |
|
0Cr17Ni12Mo2
|
SUS316 |
0Cr17Ni12Mo2
|
316 |
|
00Cr17Ni14Mo2
|
3SUS16L |
00Cr19Ni11
|
304L |
|
0Cr19Ni10Ti
|
SUS321 |
00Cr17Ni14Mo2 |
316L |
|
0Cr19Ni13Mo3
|
SUS317 |
钛丝及钛合金丝 |
TA2、TA3、TC3、TC4 |
|
|
0Cr25Ni20 |
SUS310S |
|
|
|
|
1Cr25Ni20Si2 |
SUS310S |
|
|
|
|
0Cr23Ni13 |
SUS309S |
|
|
|
|
NS-80 |
|
厂商牌号 |
|
|
|
|
NS-80A |
|
|
|
|
|
RS-2 |
|
|
|
|
|
黄铜丝 |
H68、H65、H62 |
GB3110 |
|
|
|
|
锡青铜 |
Qsn |
GB3128 |
|
|
|
|
镍丝 |
N4、N6、N7、N8 |
GB3120 |
|
|
|
|
钛丝及钛合金丝 |
TA2、TA3、TC3、TC4 |
GB3623 |
|
|
|
|
聚氯乙烯（PVC） |
PVC |
|
|
|
|
|
聚丙烯（PP） |
PP |
|
|
|
|
|
聚全氟乙丙烯（FEP、F46） |
F46 |
|
|
|
|
|
聚四氟乙烯（PTFE、F4） |
F4 |
|
|
|
|
|
因科镍（Inconel） |
Inconel |
|
|
|
|
|
蒙乃尔（Monel） |
Monel |
|
|
|
|
|
金属与玻璃纤维混织 |
|
|
|
|
|
|
金属与非金属丝交织/混织 |
|
|
|
|
|
|
|
丝网除沫器的维护：
1、丝网除沫器应定期检查、清洗、以保证除沫效率，避免压力增大。
2、丝网除沫器从容器中取出后应及时清洗并吹干，以避免发生腐蚀。 |
|
|
|
|
|
| |
