气液过滤网技术参数 |
|
气液过滤网又称气液过滤网、气液网、
气液网、捕沫网、破沫网、针织网、编织网、填料网、屏蔽丝网、消音网、减震网。
气液过滤网的用途非常广泛，它可用作气液分离、气水分离、油气分离、泡沫消除、粉尘过滤等场合，也是汽车工业中的密封、减震（避震）、消音、排气净化系统和安全气囊中的重要元件。在电子、电器产品防电磁干扰的屏蔽装置也被广泛使用。随着工业水平的不断发展，人们对气液网的适用领域和应用范围有了越来越多新的认识。 |
|
|
气液过滤网的标准：
气液过滤网的标准有：沪Q/SG12-1-79和沪Q/YSZZ-88-91。丝网除沫器用气液过滤网标准有：SP、DP、HR、HP四种标准规格。 |
气液过滤网可供选用的丝径规格范围为：
0.08mm～0.55mm的扁丝或圆丝。可单股编织、多股编织、金属丝与非金属丝（或各种纤维）混合编织等、根据用途需要可在丝网上轧制成多种式样和规格的波纹形。 |
|
气液过滤网常用规格： |
|
型式 |
规格 |
|
标 准
型 |
40-100 60-150 105-300 140-400 160-400
210-570 252-800 330-1050 |
|
高 效
型 |
60-100 80-100 80-150 90-150 800-400 |
|
150-300 200-400 300-600 800-400 |
|
高穿透型 |
20-100 30-150 70-400 170-560 170-600
|
|
减 震
型 |
30-30 33-30 20-40 26-40 30-40 38-40
|
|
30-50 48-50 30-60 30-80 40-80 40-120
50-120 |
|
|
|
|
标准型气液过滤网技术参数 ： |
|
细丝直径
dw(㎜） |
网宽允许
（㎜） |
堆积密度
ρ（㎏m3） |
比表面积
α（㎡/m3） |
空隙率
ε |
|
扁丝 |
圆丝 |
±20 |
150 |
扁丝 |
圆丝 |
0.981 |
|
0.1×0.4 |
0.23 |
475 |
320 |
|
|
高效型气液过滤网技术参数： |
|
细丝直径
dw(㎜） |
网宽允许
（㎜） |
堆积密度
ρ（㎏m3） |
比表面积
α（㎡/m3） |
空隙率
ε |
|
扁丝 |
圆丝 |
±20 |
182 |
扁丝 |
圆丝 |
0.977 |
|
0.1×0.28 |
0.19 |
626 |
484 |
|
|
|
|
高穿透型气液过滤网技术参数： |
|
细丝直径
dw(㎜） |
网宽允许
（㎜） |
堆积密度
ρ（㎏m3） |
比表面积
α（㎡/m3） |
空隙率
ε |
|
扁丝 |
圆丝 |
±20 |
98 |
扁丝 |
圆丝 |
0.9875 |
|
0.1×0.4 |
0.23 |
313 |
217 |
|
|
HG/T21618-1998丝网除沫器用气液过滤网技术参数： |
|
型式代号 |
容积重量kg/m3 |
比表面积㎡/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
HP |
128 |
403.5 |
0.9839 |
|
DP |
186 |
625.5 |
0.9765 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
|
HT标准丝网除沫器
气液过滤网技术参数表： |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的气液过滤网如:非金属丝网、多股金属丝网、金属丝与非金属丝交织网等。
二、如上述参数不能满足用户所需的设计要求时,本厂可根据用户要求另行设计气液过滤网型式及基本参数. |
|
|
|
气液过滤网型号与实物参数： |
|
 |
 |
 |
|
|
|
|
SP气液过滤网 |
DP气液过滤网 |
HR\HP气液过滤网 |
|
标准线规格0.1+0.03*0.4 |
标准线规格0.1+0.02*0.3 |
标准线规格φ0.23
(φ0.275)\0.1+0.03*0.4mm |
|
|
|
|
|
|

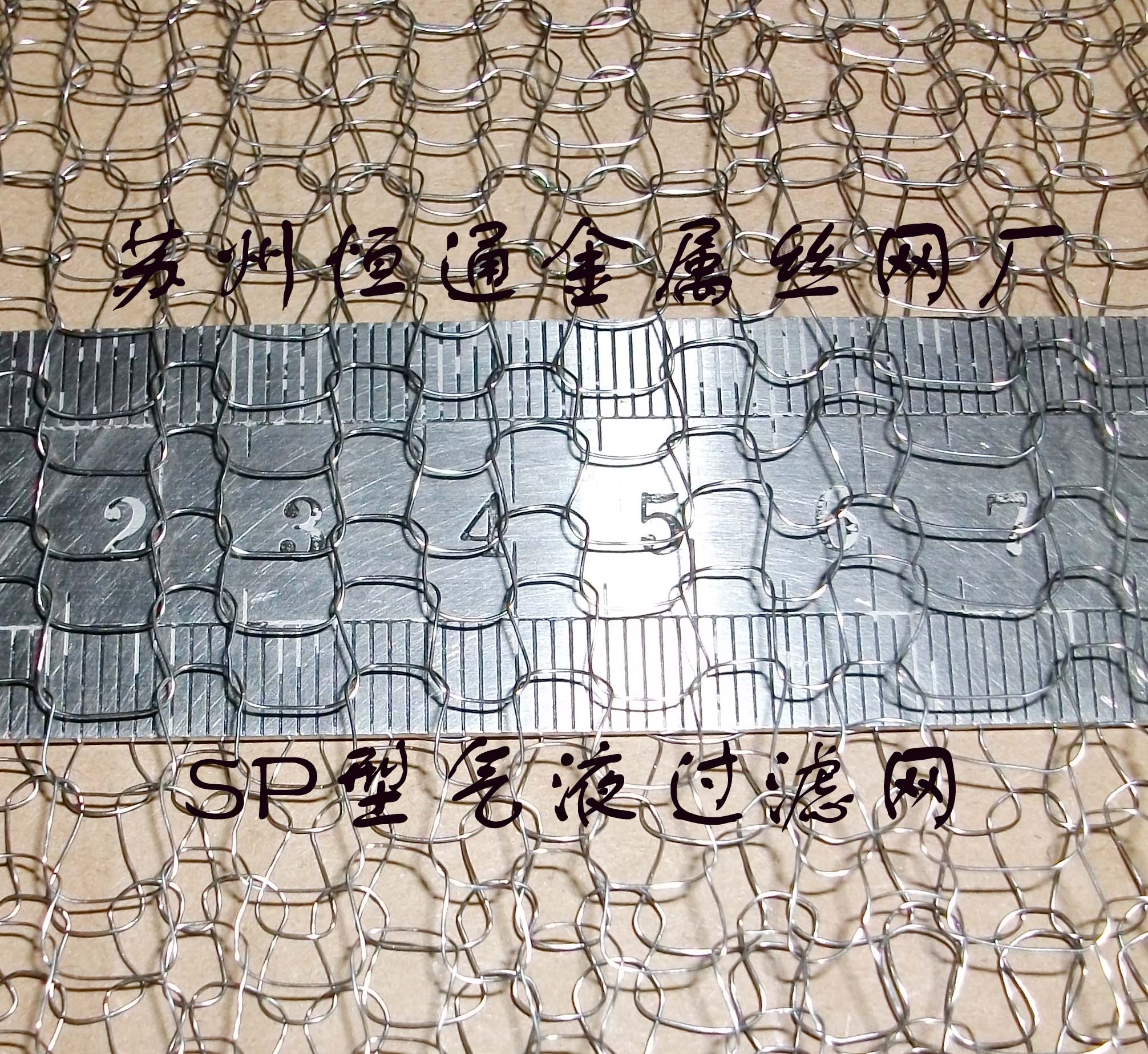

气液过滤网 标准型（SP） |

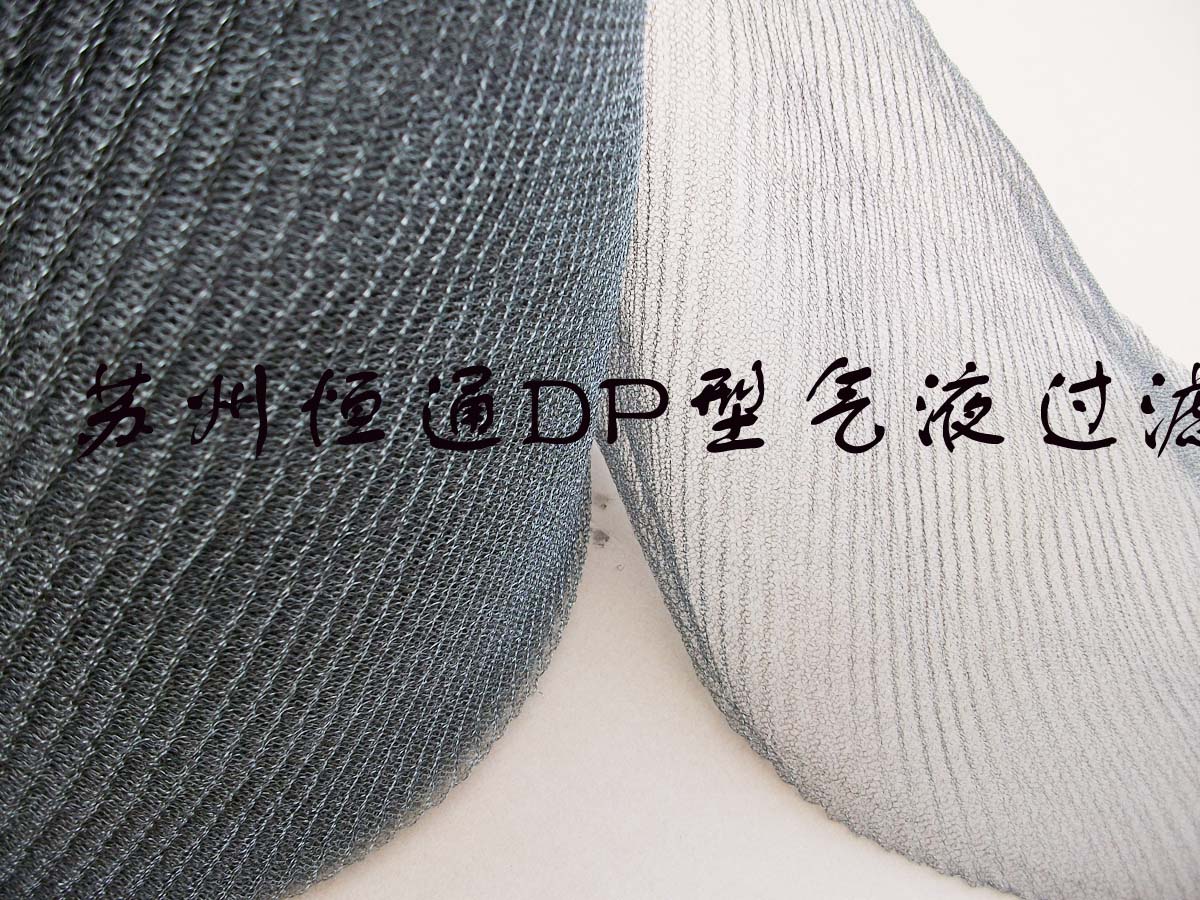

气液过滤网 高效型(DP) |

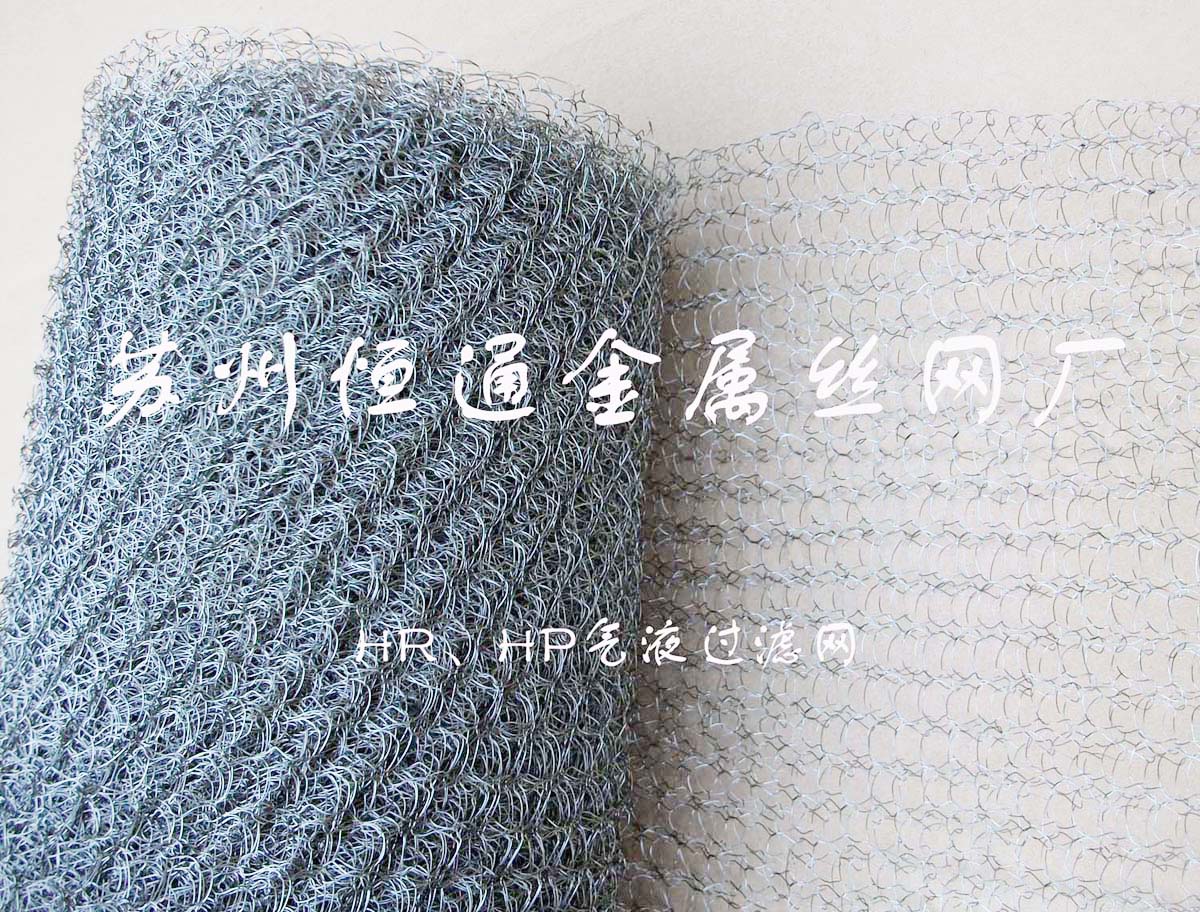

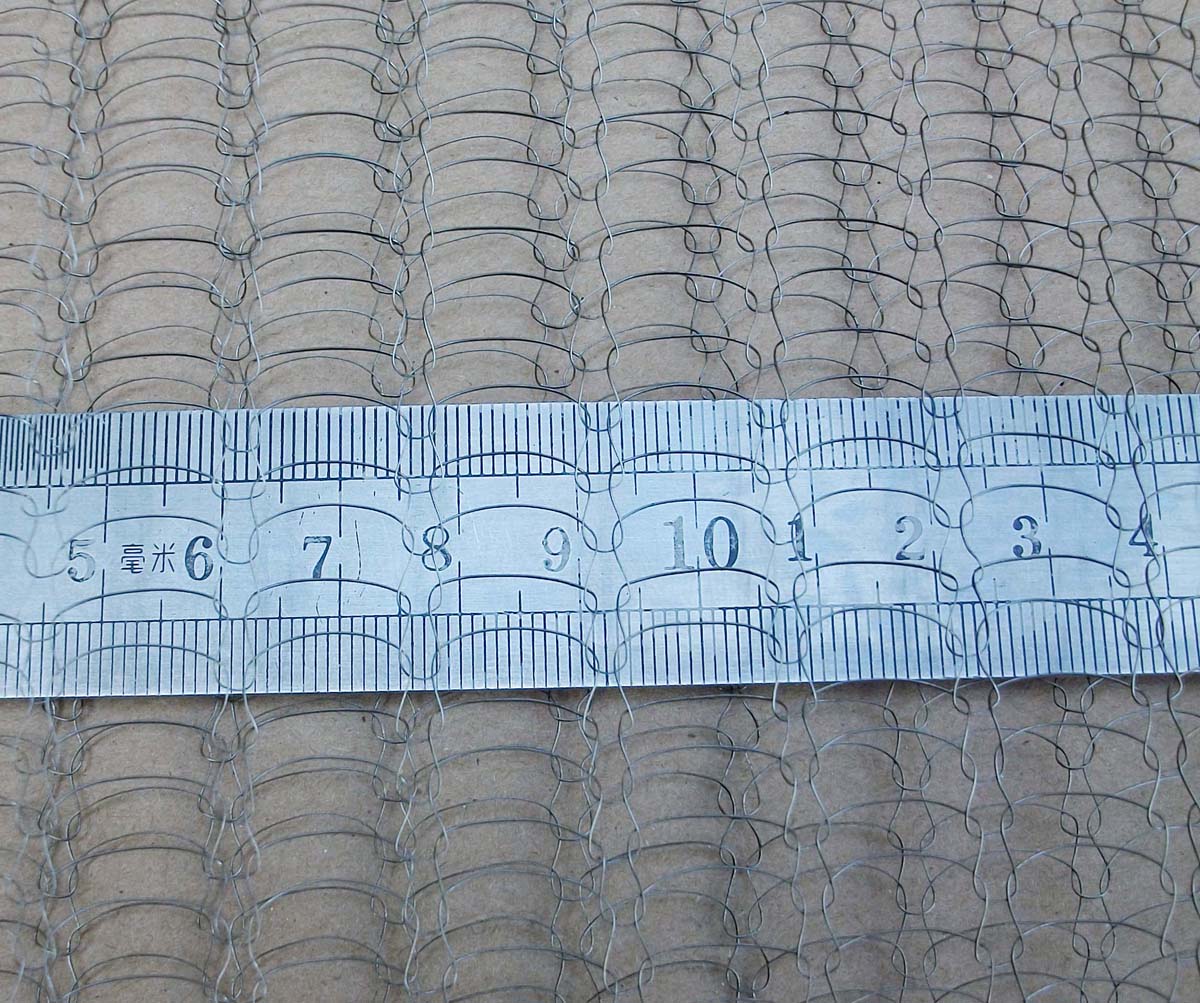

气液过滤网 高穿型（HR/HP） |
|
 |
 |
|
|

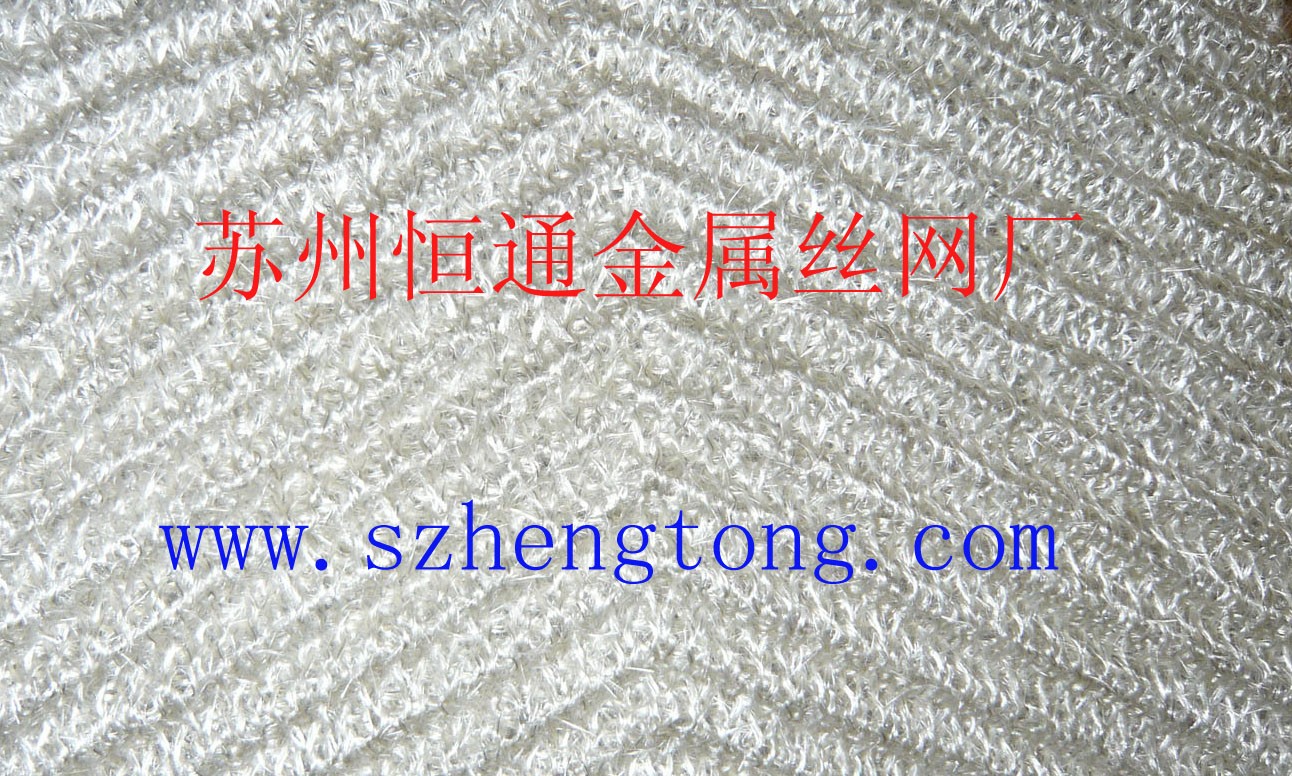

玻璃纤维气液过滤网 |

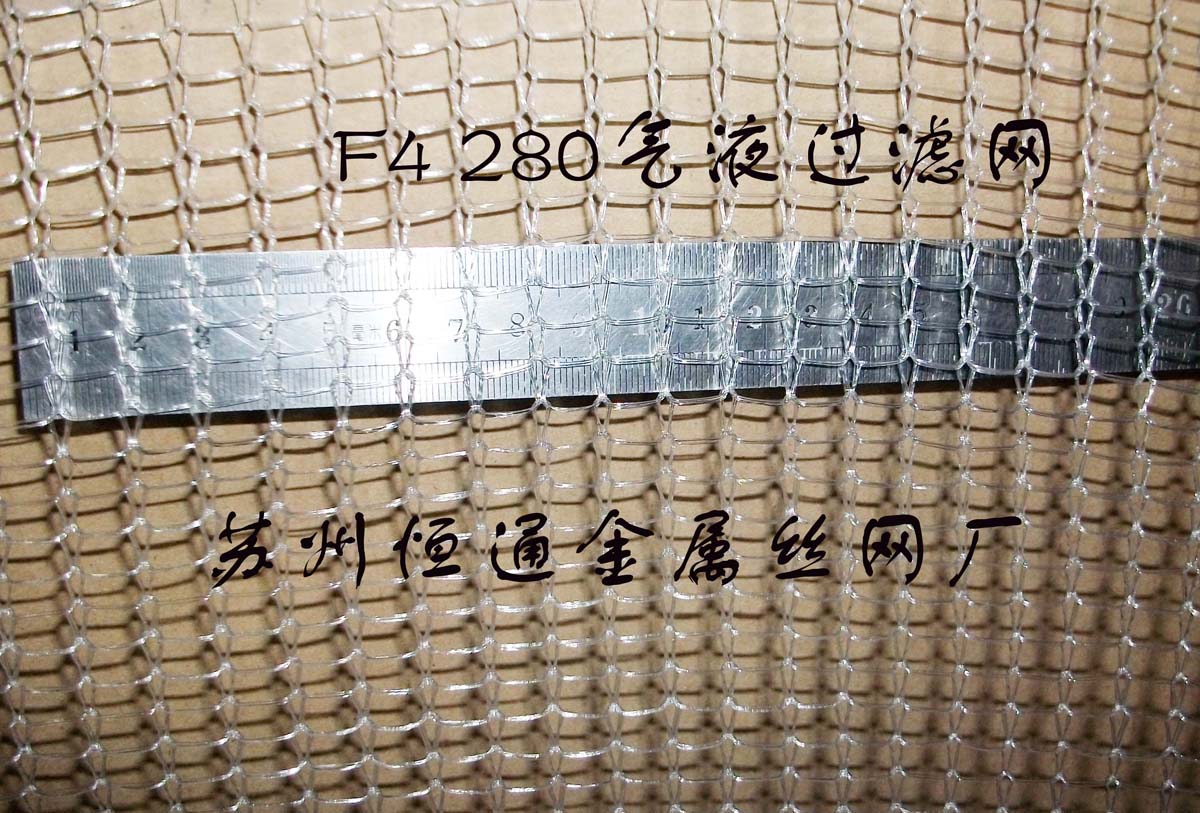

F4 280 气液过滤网 |
|
|
|
|
附：常用不锈钢气液过滤网： |
|
|
|
常用不锈钢气液过滤网材料性能
： |
|
0Cr19Ni9 |
作为不锈耐热钢使用最广泛，食品用设备，一般化工设备。 |
|
00Cr19Ni11 |
比0Cr19Ni9碳含量更低的钢，耐晶间腐蚀性优越。 |
|
0Cr23Ni13 |
耐腐蚀性，耐热性均比0Cr19Ni9好
|
|
0Cr25Ni20 |
抗氧化性比0Cr23Ni13好。实际上多作为耐热钢使用
|
|
0Cr17Ni12Mo2 |
在海水和其他各种介质中，耐腐蚀性比0Cr19Ni9好。主要作耐点蚀材料
|
|
0Cr18Ni12Mo2Ti |
用于抗硫酸、磷酸、蚁酸、醋酸的设备，有良好耐晶间腐蚀性
|
|
00Cr17Ni14Mo2 |
为0Cr17Ni12Mo2的超低碳钢，比0Cr17Ni12Mo2耐晶间腐蚀性好 |
|
0Cr18Ni11Ti |
添加Ti提高耐晶间腐蚀性
。 |
|
1Cr18Ni11Si4A1Ti |
（NS-80）制作抗高温浓硝酸介质的零件和设备 |
|
00Cr20Ni25Mo4.5Cu |
00Cr20Ni25Mo4.5Cu钢主要系为解决硫酸的腐蚀而发展的。同时也耐常压下任何浓度，任何温度醋酸的腐蚀。它在甲酸，磷酸中，在甲酸与醋酸的混合酸中的耐蚀性能也很好。 |
|
|
不锈钢的特性：
耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。又称不锈耐酸钢。实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢的耐蚀性取决于钢中所含的合金元素。铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（
自钝化膜），可阻止钢的基体进一步腐蚀。除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。不锈钢气液过滤网一般均需用耐酸钢。 |
|
|
