一、沪Q/SG12-1-79 气液过滤网标准
|
|
沪Q/SG12-1-79 气液过滤网的型式、规格及基本尺寸：
下载标准 |
|
1、标准型型式及基本尺寸注： |
|
标准型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
40-100 |
0.1*0.4 |
|
|
60-150 |
0.1*0.4 |
|
|
105-300 |
0.1*0.4 |
|
|
140-400 |
0.1*0.4 |
|
|
160-400 |
0.1*0.4 |
|
|
210-600 |
0.1*0.4 |
|
|
需更多全面的气液过滤网资料请来电联系索取。 |
|
 |
|
规格140-400型，为400mm宽度的丝网上有140个眼孔。 |
|
|
|
|
2、高效型型式及基本尺寸 |
|
高效型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
60-100 |
0.1*0.3/φ0.19 |
＋10/－5 |
|
80-100 |
φ0.12 |
＋10/－5 |
|
80-150 |
0.1*0.3/φ0.19 |
＋10/－5 |
|
90-150 |
φ0.12 |
＋10/－5 |
|
150-300 |
0.1*0.3/φ0.19 |
±15 |
|
200-400 |
0.1*0.3/φ0.19 |
±20 |
|
 |
|
|
|
|
3、高穿型型式及基本尺寸 |
|
高穿型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
20-100 |
0.1*0.4 |
|
|
30-150 |
0.1*0.4 |
|
|
70-400 |
0.1*0.4 |
|
|
52-300 |
0.1*0.4 |
|
|
170-600 |
0.1*0.4 |
|
|
170-560 |
0.1*0.4 |
|
|
需更多全面的气液过滤网资料请来电联系索取。 |
|
 |
|
|
|
|
4、阻尼型型式及基本尺寸 |
|
阻尼型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
33-30 |
|
|
|
38-40 |
|
|
|
20-40 |
|
|
|
30-40 |
|
|
|
|
|
|

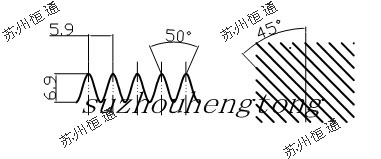

各种型式与规格的丝网滚轧成波纹形，波纹的形状及尺寸见下图： |
|
 |
|
|
二、Q/YSZZ-88-91气液过滤网标准 |
|
Q/YSZZ-88-91气液过滤网的型式、规格及基本尺寸：
下载标准
|
|
1、标准型型式及基本尺寸注： |
|
标准型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
40-100 |
0.1*0.4/φ0.23 |
|
|
60-150 |
0.1*0.4/φ0.23 |
|
|
105-300 |
0.1*0.4/φ0.23 |
|
|
140-400 |
0.1*0.4/φ0.23 |
|
|
160-400 |
0.1*0.4/φ0.23 |
|
|
需更多全面的气液过滤网资料请来电联系索取。 |
|
|
|
规格140-400型，为400mm宽度的丝网上有140个眼孔。 |
|
|
|
|
2、高效型型式及基本尺寸 |
|
高效型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
60-100 |
0.1*0.3/φ0.19 |
＋10/－5 |
|
80-100 |
φ0.12 |
＋10/－5 |
|
80-150 |
0.1*0.3/φ0.19 |
＋10/－5 |
|
90-150 |
φ0.12 |
＋10/－5 |
|
150-300 |
0.1*0.3/φ0.19 |
±15 |
|
200-400 |
0.1*0.3/φ0.19 |
±20 |
|
|
|
|
|
|
3、高穿型型式及基本尺寸 |
|
高穿型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
20-100 |
0.1*0.4/φ0.23 |
＋10/－5 |
|
30-150 |
0.1*0.4/φ0.23 |
＋10/－5 |
|
52-300 |
0.1*0.4/φ0.23 |
±20 |
|
70-400 |
0.1*0.4/φ0.23 |
±20 |
|
170-560 |
0.1*0.4/φ0.23 |
±20 |
|
170-600 |
0.1*0.4/φ0.23 |
±20 |
|
|
|
|
|
|
4、阻尼型型式及基本尺寸 |
|
阻尼型 |
|
规格 |
细丝尺寸（mm） |
网宽允许差（mm） |
|
33-30 |
φ0.08 |
＋5/－2 |
|
38-40 |
φ0.08 |
＋5/－2 |
|
20-40 |
φ0.22 |
＋5/－2 |
|
30-40 |
φ0.10~φ0.12 |
＋5/－2 |
|
30-50 |
φ0.16 |
＋5/－2 |
|
40-60 |
φ0.12 |
＋5/－5 |
|
30-80 |
φ0.22 |
＋5/－5 |
|
50-120 |
φ0.22 |
＋10/－5 |
|
40-120 |
φ0.22 |
＋10/－5 |
|
|
|
|

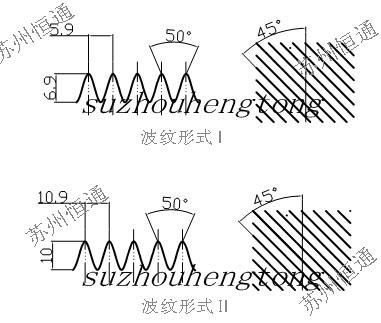

各种型式与规格40-120的丝网滚轧成波纹形，波纹的形状及尺寸见下图： |
|
 |
| |
|
|
|
HT-2001系列气液过滤网标准是苏州恒通金属丝网厂企业标准，标准是结合国外丝网除沫器标准与国内实际生产使用需求制定而成。现已被各大设计院广泛使用。 |
|
四、HG/T21618-1998丝网除沫器气液过滤网 |
|
|
|
|
|
|

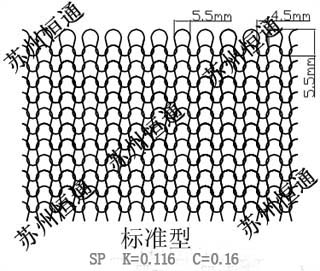

SP气液过滤网 |

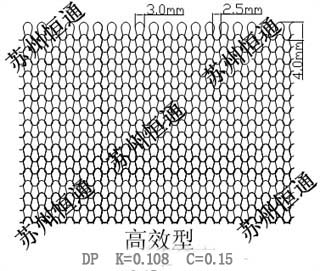

DP气液过滤网 |

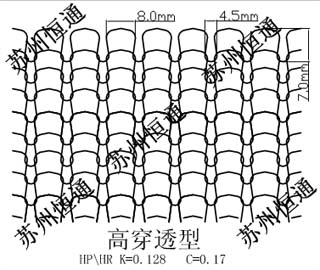

HR\HP气液过滤网 |
|
标准线规格0.1*0.4/φ0.23 |
标准线规格0.1*0.3/φ0.23 |
标准线规格φ0.23
(φ0.275)\0.1*0.4mm |
|
|
|
|
气液过滤网 标准型 |
气液过滤网 高穿型 |
气液过滤网
玻璃纤维混编 |
|
| |
