    丝网除沫器按安装方式分:标准型丝网除沫器、抽屉式丝网除沫器、波浪式丝网除沫器。丝网除沫器是它的统称。丝网除沫器 ,又名丝网除雾器、丝网捕沫器、除沫器。主要用于分离直径大于3μm~5μm的液滴。当带有雾沫的气体以一定的速度上升,通过格栅中间的过滤丝网时,由于雾沫上升的惯性作用,使得雾沫与细丝碰撞而粘附在细丝的表面上。细丝表面上的雾沫进一步扩散及雾沫本身的重力沉降,使雾沫形成较大的液滴沿着细丝流至它的交织处。由于细丝的可湿性、液体的表面张力及细丝的毛细管作用,使得液滴越来越大,直至其自身的重力超过气体上升的浮力和液体表面张力的合力时,就被分离而下落。只要操作气速等条件选择得当,气体通过丝网除沫器后,其除沫效率可达到99%以上,可以达到完全去除雾沫的目的。
丝网除沫器用常材料:
一、不锈钢:304、304L、321、316Ti、316L 、RS-2、NS-80、317L、904L、310S 。
二、钛及钛合金:TA2、TA10。
三、镍及镍合金:纯镍N6、Ni200、Ni201;哈氏合金(Hastelloy)C-276、
四、B-2;英科乃尔(Inconel)601、625;因科镍铬(Incoloy)825;Alloy800、800H ;蒙乃尔(Monel)400。
五、超级双相钢:2507(S32750) 2507(UNS S32750)。
六、工程塑料:聚丙烯(PP )、聚乙烯(PE)、聚氯乙烯(PVC)、聚四氟乙烯PTFE(F4)、聚全氟乙丙烯FEP(F46)、聚偏氟乙烯PVDF(F2)。
七、玻璃纤维、棉、化学纤维 。八、铁丝、铜丝等。



抽屉式丝网除沫器 HG/T21586-1998抽屉式丝网除沫器
HG/T21618-1998丝网除沫器 抽屉式丝网除沫器 波浪型丝网除沫器
四氟丝网除沫器 组合丝网除沫器 分块丝网除沫器
纤维丝网除沫器 丝网除沫器(定制) 聚丙烯丝网除沫器(列格栅)

HG/T21618-1998丝网除沫器标准介绍

    HG/T21618-1998丝网除沫器》标准是在原化工部标准HG5-1404-81HG5-1405-81HG5-1406-81的基础上,结合丝网除沫器的实际使用经验及引进装置中的先进技术修订而成。一般丝网除沫器的结构设计可按此标准作为参考以据;丝网除沫器用过滤网的技术参数可参考:《HT-2001丝网除沫器标准》、《HG/T21618-1998丝网除沫器标准》、《HG/T21586-1998抽屉式丝网除沫器标准》新修订的《HG/T21618-1998丝网除沫器》标准和原标准比较有如下的改变:

A、 将原三个标准全并为一个标准,便于选用。

    B、 除沫器的通径范围及规格有所调整,公称通径规格适当加密。

    C、 增加了除沫器所采用的丝网型式,并给出了丝网的基本参数。

    D、 增加了丝网及格栅的材料品种。

    E、 增加了关于丝网除沫器的工艺计算内容,便于选用。

    本标准规定了丝网除沫器的结构、型式、规格、尺寸、技术要求、标记、选用及使用规定。 本标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装置。用于分离气体中夹带的液滴直径大于35μm的雾沫。丝网除沫器的规格范围为:DN300DN5200mm(非标产品不受规格范围受限止)。

 一、丝网除沫器的结构

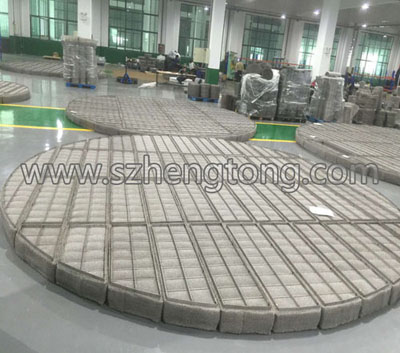

    丝网除沫器是由气液过滤网垫(由若干块网块拼合而成)和支承件两部分构成。

    网块是由若干层平铺(圈绕)的波纹型气液过滤网、格栅及定距杆等组合而成。

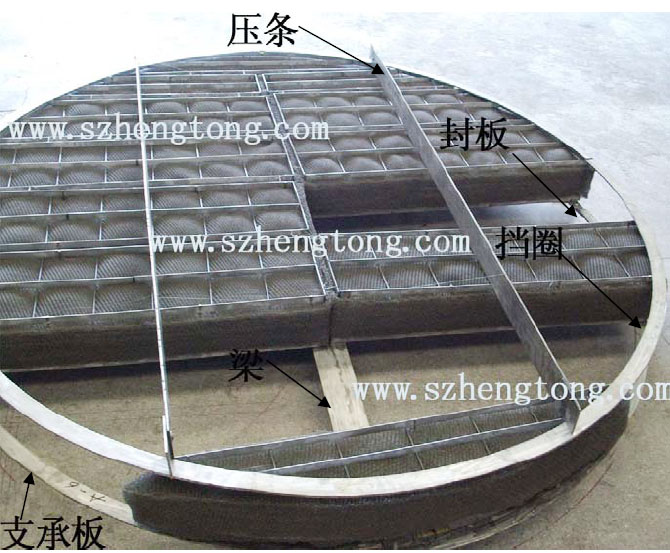

    丝网除沫器的支承件一般有:大梁、压条、压板、支耳、支承板、支承环、封板、挡圈等组成。支承件有容器设备制造厂制作。

    必要时,也可有丝网除沫器制作厂提供,但必须在订货时说明。丝网除沫器也可按用户需求制成:可拆卸式(镙柱定距杆)、

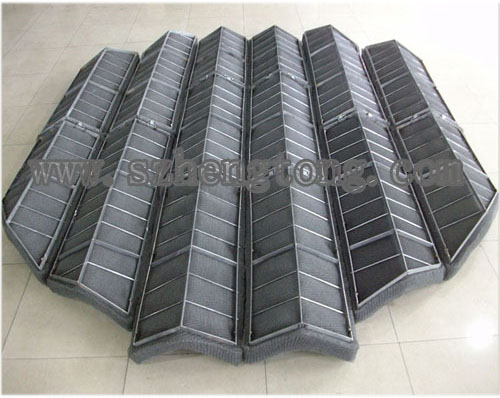

    波浪式、抽屉式等 各种型式。滤网型式可《HT-2001丝网除沫器标准》或用户要求制作。

点击,了解丝网除沫器格栅、定距杆、支承件的结构组成。

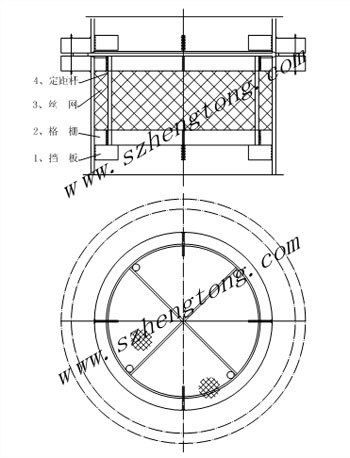

网块构成示意图 1——丝网;2——定距杆;3——格栅

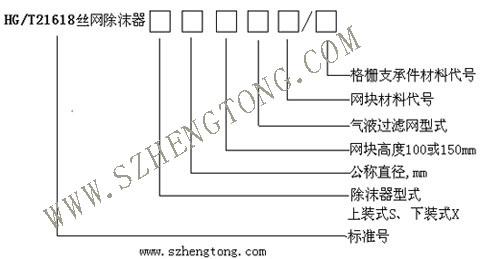

丝网除沫器标记 丝网除沫器标准

 例1:DN2000mm,H=150mm,过滤网型式为SP型,材料为NS-80,格栅、支承件材料为316的上装式丝网除沫器,
     标记为:HG/T21618 丝网除沫器S2000-150 SP NS-80/316。
 例2:DN4000mm,H=100mm, 过滤网型式为DP型,材料为316L,格栅、支承件材料为304的下装式丝网除沫器,
     标记为:HG/T21618 丝网除沫器X4000-100 DP 316L/304。

 二、丝网除沫器的型式

 丝网除沫器的型式分为上装式和下装式两种,见图1-1、图1-2所示。

 上装式丝网除沫器的通径范围为DN300DN5200mm

 下装式丝网除沫器的通径范围为DN700DN4600mm

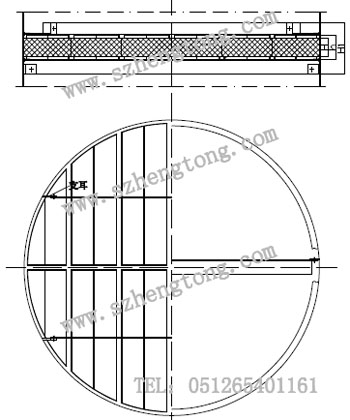

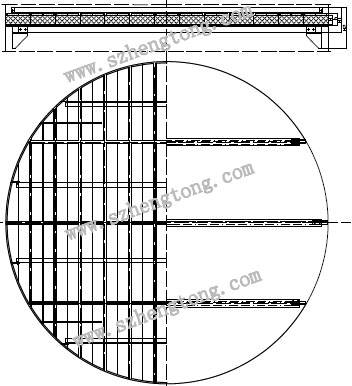

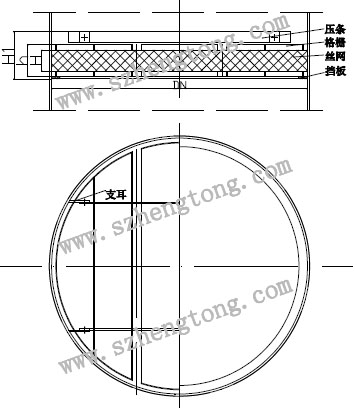

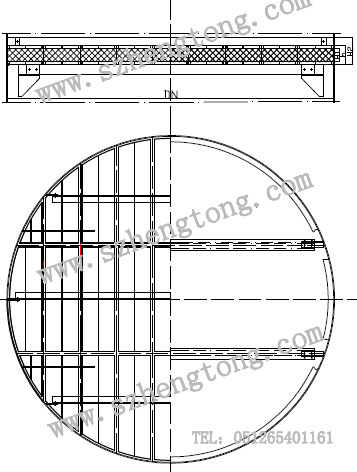

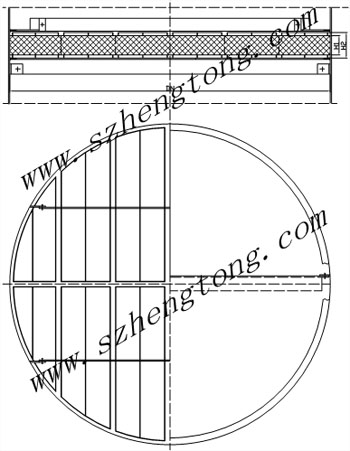

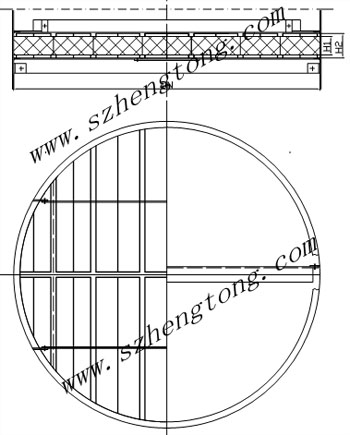

图1-1 上装式丝网除沫器图 1-2 下装式丝网除沫器
 三、丝网除沫器的尺寸

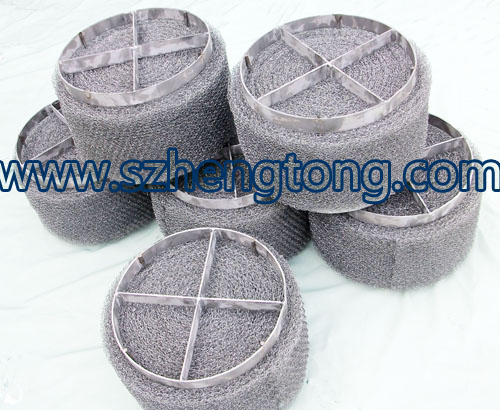

 1、DN300~600上装式丝网除沫器



DN300~600 上装式丝网除沫器



DN300~600上装式丝网除沫器

公称直径DN

主要外形尺寸

重量(KG)

H

H1

 D

丝网

格栅/定杆

支承件

300

100

210

 300

1.06

1.67

0.19

150

260

1.59

1.72

0.19

400

100

210

 400

1.83

2.27

0.19

150

260

 2.75

2.32

0.19

500

100

210

 500

2.81

2.89

0.19

150

260

4.22

2.94

0.19

600

100

210

 600

3.99

3.47

0.19

150

260

5.99

3.52

0.19



 2、DN700~1600上装式丝网除沫器

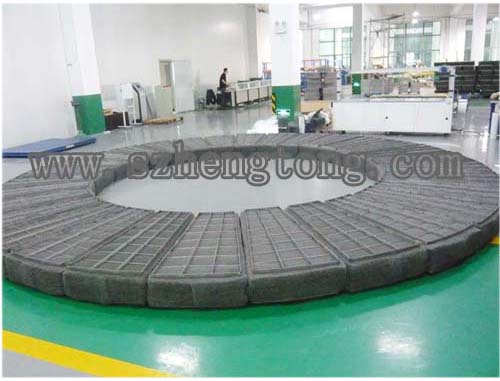

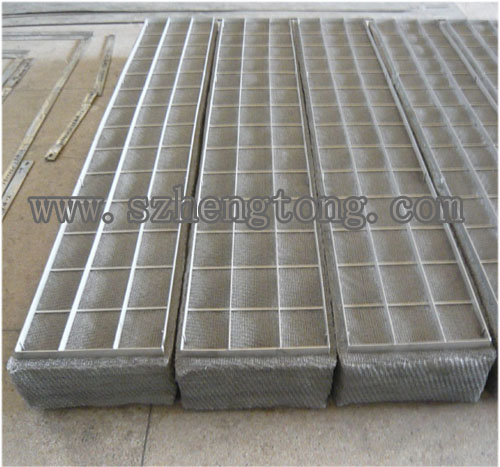

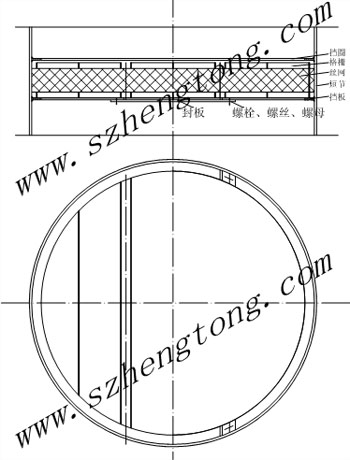

点击放大并查看实物。ND700~1600上装式丝网除沫器



ND700~1600上装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

D

丝网

格栅及定距杆

支承件

700

100

218

620

5.77

8.60

8.63

150

268

8.67

8.78

8.63

800

100

218

720

8.86

8.46

9.88

150

268

13.30

8.63

9.88

900

100

218

820

11.15

11.32

11.0

150

268

16.73

11.49

11.0

1000

100

218

920

13.69

12.42

12.12

150

268

20.55

12.61

12.12

1100

100

218

 1020

16.32

13.68

13.17

150

268

24.48

14.05

13.17

1200

100

218

1120

19.36

15.74

14.49

150

268

29.46

15.93

14.49

1300

100

228

1220

22.97

22.84

19.02

150

278

34.47

23.15

19.02

1400

100

228

1320

26.59

24.36

20.69

150

278

39.90

24.58

20.69

1500

100

228

1420

30.47

26.67

22.43

150

278

45.72

26.99

22.43

1600

100

228

1520

33.76

31.07

23.50

150

278

50.64

31.43

23.50

3、DN1700~3200上装式丝网除沫器

ND1700~3200上装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

D

丝网

格栅及定距杆

支承件

1700

100

360

1600

39

35

67

150

410

53

36

67

1800

100

360

1700

44

36

71

150

410

66

37

71

1900

100

360

1800

49

40

75

150

410

73

41

75

2000

100

360

1900

54

43

79

150

410

81

44

79

2200

100

360

2100

65

56

87

150

410

98

57

87

2400

100

360

2300

78

67

95

150

410

118

68

95

2600

100

360

2500

91

73

103

150

410

136

74

103

2800

100

385

2700

106

85

139

150

435

158

86

139

3000

100

385

2900

121

99

149

150

435

182

100

149

3200

100

385

3100

138

111

159

150

435

207

112

159

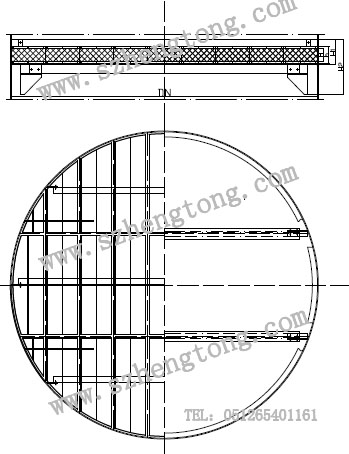

 4、DN3400~4800上装式丝网除沫器

点击放大并查看实物。ND3400~4800上装式丝网除沫器

ND3400~4800上装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

H2

D

丝网

格栅及定距杆

支承件

3400

100

350

600

3280

156

126

312

150

400

650

234

127

312

3600

100

350

600

3480

175

139

315

150

400

650

262

141

315

3800

100

350

600

3680

194

159

329

150

400

650

292

162

329

4000

100

350

600

3880

216

176

345

150

400

650

323

177

345

4200

100

350

600

4080

239

189

359

150

400

650

359

192

359

4400

100

350

600

4280

259

202

374

150

400

650

391

204

374

4600

100

350

600

4480

285

224

401

150

400

650

427

227

401

4800

100

350

600

4680

310

243

414

150

400

650

465

245

414

5、DN5000~5200上装式丝网除沫器

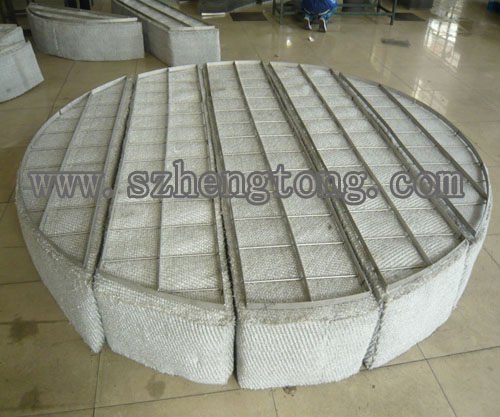

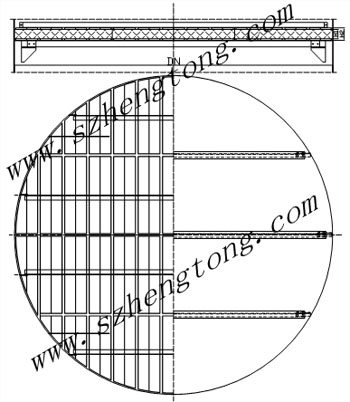

点击放大此图片并查看实物。ND5000~5200上装式丝网除沫器

ND5000~5200上装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

H2

D

丝网

格栅及定距杆

支承件

5000

100

350

600

4880

337

266

550

150

400

650

505

269

550

5200

100

350

600

5080

364

283

569

150

400

650

546

286

569

6 、DN700~1600下装式丝网除沫器

点击放大此图片并查看实物。ND700~1600下装式丝网除沫器

ND700~1600下装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

H2

D

丝网

格栅及定距杆

支承件

700

100

350

600

620

5.77 8.6 12.47

150

400

650

8.67 8.78 12.47

800

100

350

600

720

8.86 8.46 14.54

150

400

650

13.30 8.63 14.54

900

100

350

600

820

11.15 11.32 16.11

150

400

650

16.73 11.49 16.11

1000

100

350

600

920

13.69 12.42 17.78

150

400

650

20.55 12.61 17.78

1100

100

350

600

1020

16.32 13.86 19.27

150

400

650

24.48 14.05 19.27

1200

100

350

600

1120

19.36 15.74 20.85

150

400

650

29.46 15.93 20.85

1300

100

350

600

1220

22.97 22.84 22.60

150

400

650

34.47 23.15 22.60

1400

100

350

600

1320

26.57 24.36 24.19

150

400

650

39.9 24.58 24.19

1500

100

350

600

1420

30.47 26.67 25.76

150

400

650

45.72 26.99 25.76

1600

100

350

600

1520

33.76 31.07 26.98

150

400

650

50.64 31.43 26.98
7、ND1700~3200下装式丝网除沫器

点击放大此图片并查看实物。ND1700~3200下装式丝网除沫器

ND1700~3200下装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

D

丝网

格栅及定距杆

支承件

1700

100

370

1600

39

35

91

150

420

53

36

91

1800

100

370

1700

44

36

97

150

420

66

37

97

1900

100

370

1800

49

40

101

150

420

73

41

101

2000

100

370

1900

54

43

107

150

420

81

44

107

2200

100

370

  2100

65

56

118

150

420

98

57

118

2400

100

370

2300

78

67

128

150

420

118

68

128

2600

100

370

2500

91

73

138

150

420

136

74

138

2800

100

395

2700

106

85

177

150

445

158

86

177

3000

100

395

2900

121

99

189

150

445

182

100

189

3200

100

395

3100

138

111

201

150

445

207

112

201

8、DN3400~4800下装式丝网除沫器

点击放大此图片并查看实物。ND3400~4800下装式丝网除沫器

ND3400~4800下装式丝网除沫器

公称直径DN

主要外形尺寸

重量(kg)

H

H1

H2

D

丝网

格栅及定距杆

支承件

3400

100

350

600

3280

156

126

369

150

400

650

234

127

369

3600

100

350

600

3480

175

139

372

150

400

650

262

141

372

3800

100

350

600

3680

194

159

389

150

400

650

292

162

389

4000

100

350

600

3880

216

176

428

150

400

650

323

177

428

4200

100

350

600

4080

239

189

434

150

400

650

359

192

434

4400

100

350

600

4280

259

202

443

150

400

650

391

204

443

4600

100

350

600

4480

285

224

473

150

400

650

427

227

473
