904L
317L
310S
气液过滤网
904L（00Cr20Ni25Mo4.5Cu）317L(00Cr19Ni13Mo3)
310S
（0cr25ni20） |
常用气液过滤网材料分类：
不锈钢材料：304、304L、316L、316、321、 317L、 904L、NS-80、RS-2、双相钢2205、2507。耐腐蚀材料/合金：C276、合金825、合金800、蒙耐尔MONEL400、镍丝Ni200、钛丝TA1、TA2、TA10。氟塑料/工程塑料：聚四氟乙(PTFE)F4、聚全氟乙丙烯（FEP）F46、聚丙烯PP、聚乙烯PE、聚氯乙烯PVC。其它材料：紫铜丝
、黄铜丝、镀锌铁丝、201、430、玻璃纤维丝、金属丝多股编织、金属与纤维丝混织。 |
|
|
|
|
|
 |
 |
|
|
|
|
904L（00Cr20Ni25Mo4.5Cu） |
|
904L
美国原始标准化学成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
Cu |
Fe |
|
0.02
Max. |
2.00
Max. |
0.045
Max. |
0.035
Max. |
1.00
Max. |
23.0-28.0 |
19.0-23.0 |
4.0-5.0 |
1.0-2.0 |
标准 |
|
| |
|
904L
中国相近牌号化学成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
Cu |
|
0.03
Max. |
1.80
Max. |
0.025
Max. |
0.035
Max. |
0.80
Max. |
24.0-26.0 |
19.0-21.0 |
4.0-5.0 |
1.0-2.0 |
|
| |
|
904L超级奥氏体不锈钢属低碳高镍、钼奥氏体不锈耐酸钢，为引进法国H·S公司的专有材料。具有很好的活化—钝化转变能力，耐腐蚀性能极好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。
牌号及标准：UNS
N08904（美国机动车工程师学会和美国材料与试验协会于1967年共同设计的标准）、DIN1.4539（德国标准）、ASTM
A240（美国材料与试验协会标准；全新标准将其归为不锈钢系列，原有标准ASME
SB-625将其归为镍基合金系列）、SUS890L。 |
|
317L(00Cr19Ni13Mo3、UNS
S31726) |
|
317L中国相近牌号化学成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
|
0.03
Max. |
2.0
Max. |
0.045
Max. |
0.030
Max. |
0.80
Max. |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
|
|
317L不锈钢耐蚀性：合金317L和317LMN不锈钢比常规的铬-镍不锈钢更能抵受大气及其他温和的腐蚀。一般而言，对18Cr-8Ni钢没有腐蚀性的环境不会对含钼的合金造成腐蚀.
合金317LMN和317L不锈钢比常规的铬-镍不锈钢更能抵挡硫酸溶液的腐蚀。其耐蚀性随合金钼成分的增加而提高。这些合金能在温度达120°F(49°C)的环境中抵受浓度高达5%的硫酸。在温度低于100°F
(38°C)的环境中，这些合金具有卓越的耐蚀性，能抵挡浓度更高的溶液的腐蚀。
317L不锈钢抗氧化性：铬-镍-钼钢材都拥有卓越的抗氧化性能，而且在普通大气中，温度不高于1600-1650°F（871-899°C）时，水垢生成率低。 |
|
310S
0cr25ni20 S31008 |
|
2520不锈钢是中国不锈钢标准的一个缩写。 旧牌号：0Cr25Ni20（GB/T3280-1992）
、新牌号：06Cr25Ni20（GB/T20878-2007）
、中国统一数字代号：S31008（GB/T20878-2007） 美国标准（ASTM）:310S
美国标准（UNS）：S31008 韩国标准（KS）:STS310S 欧盟标准（BS EN）:1.4845 。
化学成分(％)：C：≤0.08 Si：≤1.00 Mn ：≤2.00 Cr：24.00-26.00 Ni
：19.00-22.00 S：≤0.030 P ≤0.045.
2520不锈钢是奥氏体铬镍不锈钢具有很好的抗氧化性、耐腐蚀性，因为较高百分比的铬和镍，使得拥有好得多蠕变强度，在高温下能持续作业，具有良好的耐高温性。因镍(Ni)、铬(Cr)含量高，具有良好耐氧化
、耐腐蚀、耐酸碱、耐高温性能，耐高温钢管专用于制造电热炉管等场合，奥氏体型不锈钢中增加碳的含量后，由于其固溶强化作用使强度得到提高，奥氏体型不锈钢的化学成分特性是以铬、镍为基础添加钼、钨、铌和钛等元素，由于其组织为面心立方结构，因而在高温下有高的强度和蠕变强度。 |
|

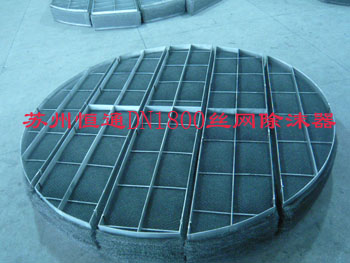

一、HG/T21618-1998丝网除沫器
气液过滤网基本参数表： |
|
型式代号 |
容积重量
Kg/m3 |
比表面积
m2/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
DP |
186 |
625.5 |
0.9765 |
|
HP |
128 |
403.5 |
0.9839 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
二、苏州恒通HT标准丝网除沫器
气液过滤网技术参数表： |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
型式代号 |
空隙率
ε |
容积重量
Kg/m3 |
比表面积
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的气液过滤网如:非金属丝网、多股金属丝网、金属丝与非金属丝交织网等。
二、如上述参数不能满足用户所需的设计要求时,本厂可根据用户要求另行设计气液过滤网型式及基本参数. |
|
|
|
三、常用丝网除沫器型式及基本参数 |
|
（1）标准型丝网除沫器气液过滤网
气液过滤网丝网特性
表： |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为28层丝网 |
|
|
（2）高效型丝网除沫器气液过滤网
气液过滤网丝网特性表： |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的网垫为32层丝网 |
|
|
（3）高穿透型丝网除沫器气液过滤网
气液过滤网丝网特性 |
|
钢丝尺寸dw(mm) |
网宽允差（mm） |
堆积密度ρ（kg/m3） |
比表面积α
(m2/m3) |
空隙率
ε |
|
扁丝 |
圆丝线径 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的网垫为28层丝网
|
|
可根据用户提供的丝网除沫器用气液过滤网
气液过滤网参数进行设计制造！ |
|
|
气液过滤网产品 |
 |
 |
|
高效型气液过滤网 |
标准型气液过滤网 |
 |
 |
|
高穿透型气液过滤网 |
玻璃纤维气液过滤网 |
|
|
